PIR senzor
Dobrodošli pri nakupu senzorja PIR pri nas. Na vsako zahtevo strank odgovorimo v 24 urah.

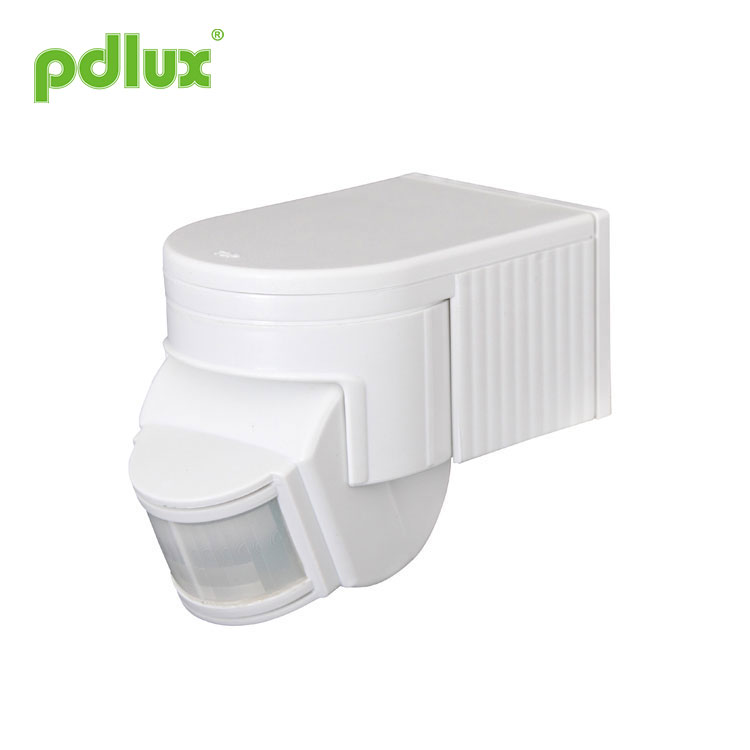

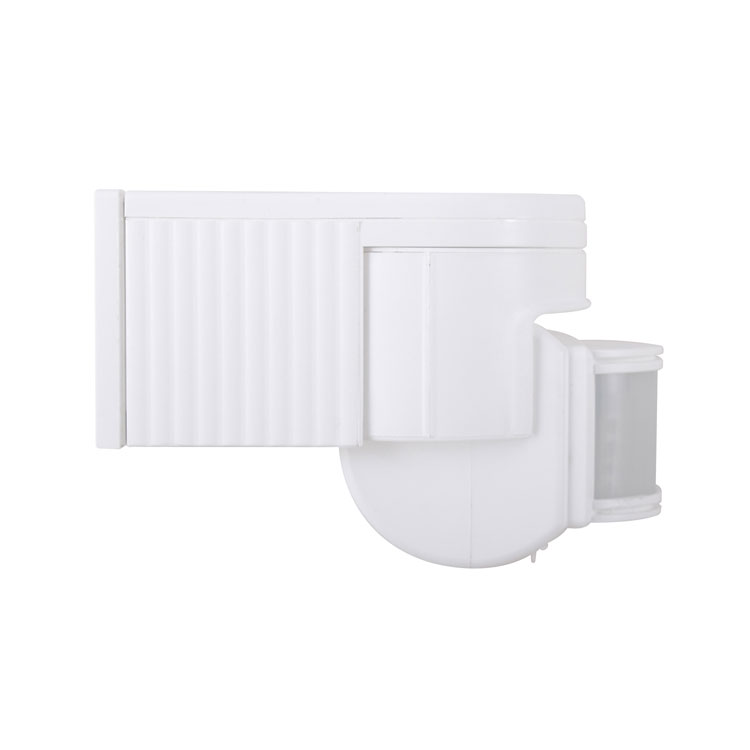

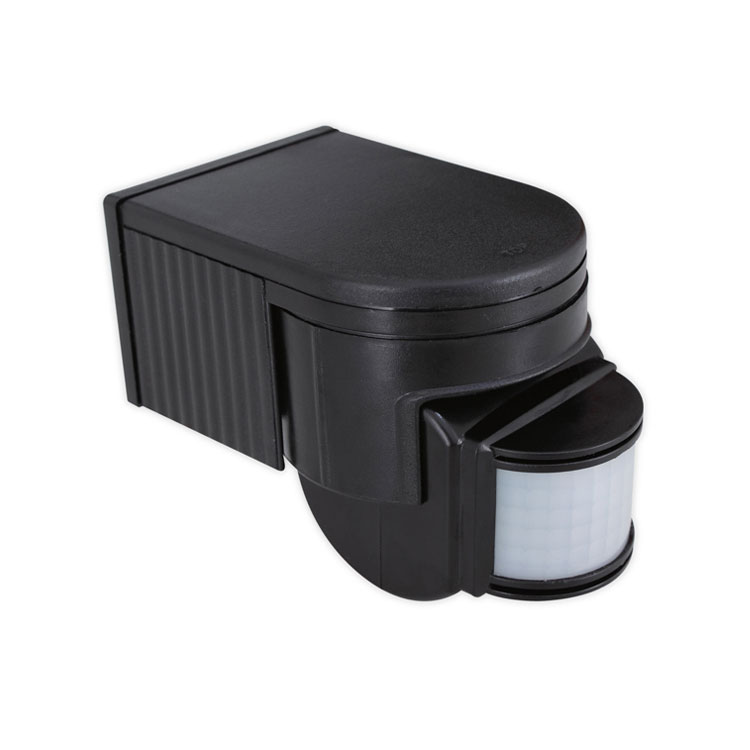

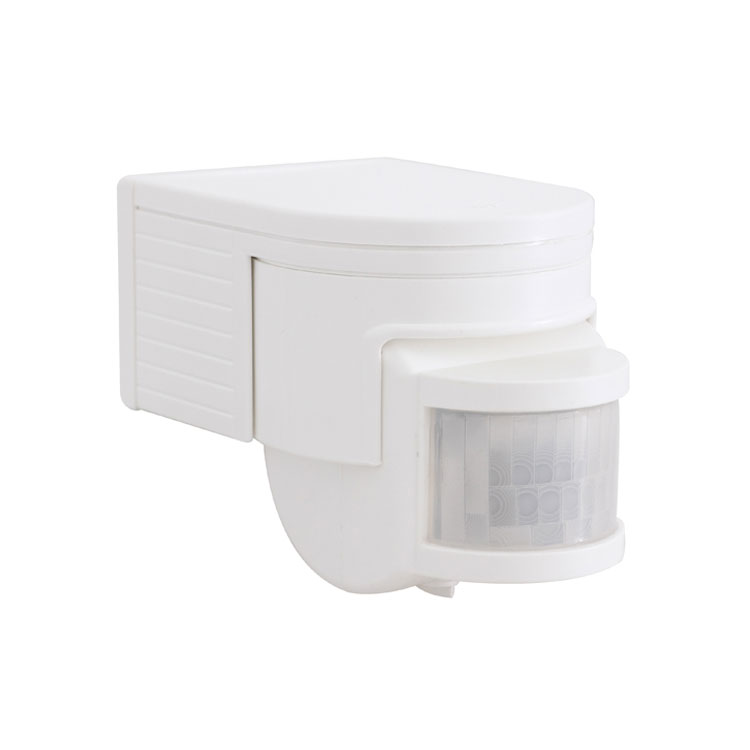

Model:PD-PIR125B
Pošlji povpraševanje
Navodila za infrardeči senzor PD-PIR125B
Senzor PIR je novo stikalo za varčevanje z energijo; ima dober detektor občutljivosti, integrirano vezje in SMT. Združuje funkcije avtomatizma, udobja, varnosti, varčevanja z energijo in praktičnosti. Široko polje zaznavanja je sestavljeno iz gor in dol, levo in desno servisno polje. Deluje tako, da sprejema infrardeče žarke človeškega gibanja. Ko nekdo vstopi v polje zaznavanja, lahko takoj začne obremenitev in se samodejno identificira dan in noč; Njegova namestitev je zelo priročna in njegova uporaba je zelo široka. Ima funkcije indikacije moči in indikacije zaznavanja.
|
SPECIFIKACIJE Vir napajanja: 100-130V/AC 220-240V/AC Frekvenca napajanja: 50/60Hz Nazivna obremenitev: 800 W maks. volfram (100-130 V/AC) 200 W maks. fluorescentno (100-130 V/AC) 1200 W maks. volfram (220-240 V/AC) 300 W maks. fluorescentno (220-240 V/AC) |
Nastavitev časa: min: 8sec±3sec max:7min±2min (nastavljivo) Nadzor svetlobe: <3LUX~2000LUX (nastavljivo) Obseg zaznavanja: največ 12 m (<24°C) Kot zaznavanja: 180° 140° Višina namestitve: >1,8m~3,5m Delovna temperatura: -10°C~40°C Delovna vlažnost: <93% RH Poraba energije: 0,45 W (statično 0,1 W) Hitrost zaznavanja gibanja: 0,6~1,5m/s |
INFORMACIJE SENZORJA
FUNKCIJA
Zaznavno polje: zaznavno polje (glejte naslednji diagram) je sestavljeno iz gor in dol, levega in desnega servisnega polja. Izberete ga lahko glede na željo potrošnika. orientacija gibanja je v veliki povezavi z občutljivostjo;
Lahko prepozna dan in noč: potrošnik lahko prilagodi nadzor delovne luči. Deluje lahko podnevi in ponoči, ko je nastavljen na položaj “sonce” (max). Lahko deluje pri nadzoru svetlobe manj kot 3LUX, ko je nastavljen na položaj "lune" (min). Kar zadeva vzorec prilagajanja, glejte vzorec testiranja;
Prikaz napajanja in zaznavanja: Indikatorska lučka lahko utripne enkrat vsake 4 sekunde po vklopu napajanja. Po prejemu signala lahko utripne 2-krat vsako 1 sekundo. Hkrati lahko senzorju prikaže normalne pogoje za zaznavanje in moč;
Nastavitev časa se stalno dodaja: Ko prejme druge indukcijske signale po prvi indukciji, bo znova izračunal čas na podlagi počitka prve nastavitve časa; (Nastavi čas)
Nastavitev časa je nastavljiva. Lahko se nastavi glede na željo potrošnika. Minimalni čas je 8sec±3sec. Največ je 7min±2min;
NAMESTITEV (GLEJTE NASLEDNJI DIAGRAM)
Izklopite napajanje;
Odvijte žebelj na dnu. Odprite luknjo za žico. Napajalna in napajalna žica sta izvrtani na dnu;
Pritrdite dno na izbrani položaj z napihnjenim vijakom;
Povežite moč in obremenitev s stebrom priključne žice v skladu s skico;
Pritrdite senzor na dno, privijte žebelj in vklopite napajanje.
Torej ga lahko preizkusite.
|
Obrnite gumb za upravljanje luči v smeri urinega kazalca na maksimum (sonce), obrnite gumb za čas v desno na minimum; Ko vklopite napajanje, obremenitev ne deluje in indikatorska lučka utripne enkrat vsake 4 sekunde. Po 5~10 sekundah obremenitev in indikatorska lučka dvakrat utripneta vsako 1 sekundo. V pogojih brez indukcijskega signala mora obremenitev prenehati delovati v 5 ~ 30 sekundah, indikatorska lučka mora utripati enkrat vsake 4 sekunde; Ko je prvi izključen, po 5~10 sekundah ponovno pridobite smisel. Obremenitev bi morala delovati in indhitrost bliskavice je dvakrat na 1 sekundo. Obremenitev mora prenehati delovati v 5~15 sekundah; Obrnite gumb za upravljanje luči v nasprotni smeri urinega kazalca na minimum. Če je nastavljen na manj kot 3LUX, obremenitev induktorja ne bi smela delovati, potem ko obremenitev preneha delovati. Če pokrijete okence za zaznavanje z neprozornimi predmeti (brisačo itd.), mora breme delovati brez indukcijskega signala, mora breme prenehati delovati v 5~15 sekundah; |
 |
OPOMBA
Namestite ga lahko električar ali izkušen človek.
Nemirnih predmetov ni mogoče šteti za osnovo namestitve.
Pred oknom zaznavanja ne sme biti predmetov, ki bi ovirali ali motili zaznavanje.
Izogibajte se namestitvi v bližini območij spreminjanja temperature zraka, na primer: klimatska naprava, centralno ogrevanje itd.
Za vašo varnost. Prosimo, ne odpirajte ohišja, če po namestitvi najdete zatič.
Da bi se izognili nepričakovani poškodbi izdelka, pri namestitvi dodajte varno napravo 6A
infrardeči senzor, na primer varovalka, varna cev itd.
NEKAJ TEŽAVE IN REŠENE NAČINE
Obremenitev ne deluje:
(a) Preverite moč in obremenitev;
(b) če je obremenitev dobra;
(c) Če se hitrost indikatorske lučke po zaznavanju poveča;
(d) Preverite, ali se delovna luč ujema z nadzorom luči.
Občutljivost je slaba:
(a) Prosimo, preverite, ali pred oknom zaznavanja obstajajo ovira za sprejem signalov;
(b) Preverite temperaturo okolja;
(c) Preverite, ali je vir signalov v poljih zaznavanja;
(d) Preverite višino namestitve;
(e) Če je orientacija premikanja pravilna.
Senzor ne more samodejno izklopiti obremenitve:
(a) če so v poljih zaznavanja neprekinjeni signali;
(b) Če je nastavitev časa nastavljena na najdaljšo;
(c) Če moč ustreza navodilom;
(d) Če se temperatura zraka spremeni v bližini senzorja, na primer klimatska naprava ali centralno ogrevanje itd.
● Prosimo, potrdite s predhodno namestitvijo.
● Pred namestitvijo in odstranitvijo izklopite napajanje.
● Prepričajte se, da ste iz varnostnih razlogov prekinili napajanje.
● Nepravilno delovanje je povzročilo izgube, proizvajalec ne prevzema nobene odgovornosti.
Zavezani smo spodbujanju kakovosti in zanesljivosti izdelkov, vendar pa obstaja določena verjetnost, da bodo vse elektronske komponente postale neučinkovite, kar bo povzročilo nekaj težav. Pri načrtovanju smo bili pozorni na odvečne oblike in sprejeli varnostno kvoto, da bi se izognili kakršnim koli težavam.
Teh navodil se brez našega dovoljenja ne sme kopirati za druge namene.
