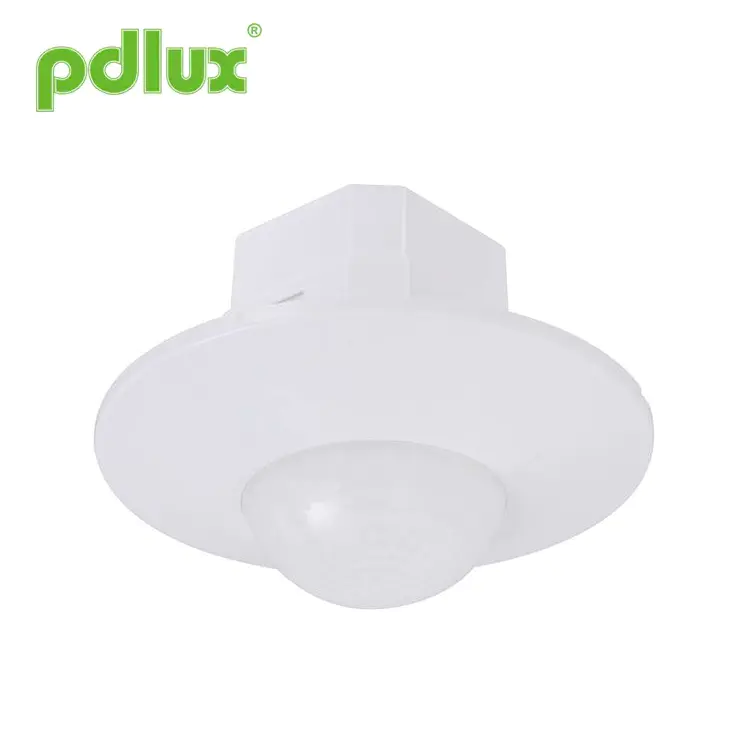

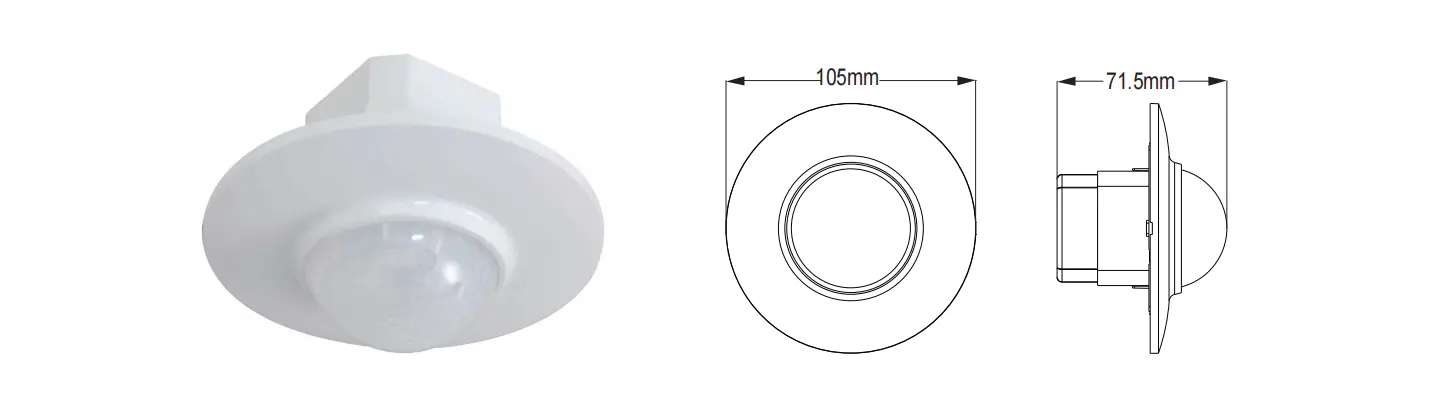

PD-PIR200A 360° stropni infrardeči senzor gibanja

Povzetek

Izdelek je novo stikalo za varčevanje z energijo, ki ima dober detektor občutljivosti, integrirano vezje in SMT. Združuje avtomatizem, priročno varno, varčno z energijo in praktične funkcije. En detektor v notranjosti sestavlja zaznavno polje širokega razpona, uporablja infrardečo energijo človeka kot vir krmilnega signala, lahko začne obremenitev takoj, ko nekdo vstopi v zaznavno polje. Samodejno lahko prepozna dan in noč. Enostaven za namestitev in široko uporabo, ima funkcije močne predstave in zaznavne predstave.

Specifikacije

Vir energije	220-240VAC/100-130VAC	Frekvenca napajanja	50/60Hz
Uporovna obremenitev	1200 W maks. 230V/600W max. 110V	Nastavitev časa:	min: 8±3s max: 7±2min (nastavljivo)
Kot zaznavanja	360º	Območje zaznavanja (22°C)	8 m Maks. (premer) (nastavljiv)
Nadzor svetlobe	<3LUX-dnevna svetloba (nastavljivo)	Delovna temperatura	-10°C~+40°C
Poraba energije	0,45 W (statična 0,1 W)	Montažna višina	2,5 ~ 3,5 m
Hitrost zaznavanja gibanja	0,6-1,5 m/s	Delovna vlažnost	<93 % RH

Opomba: Ko se različne obremenitve uporabljajo vzporedno, je treba v celoti razumeti lastnosti obremenitev, obremenitev s posebej velikim vhodnim tokom pa bo povzročila prezgodnjo poškodbo releja znotraj induktorja. Če obstaja velika negotovost glede uporabljene obremenitve, nadgrajena različico, ki je posebej zasnovana za vzdržljivost zagonskega toka, je mogoče prilagoditi.

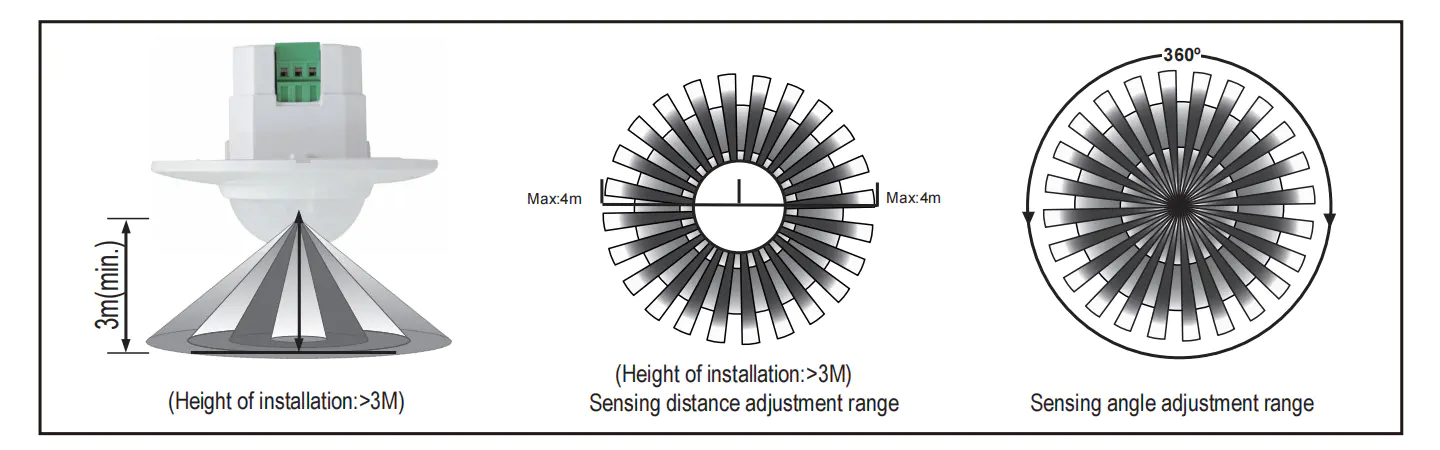

Informacije o senzorju

funkcija

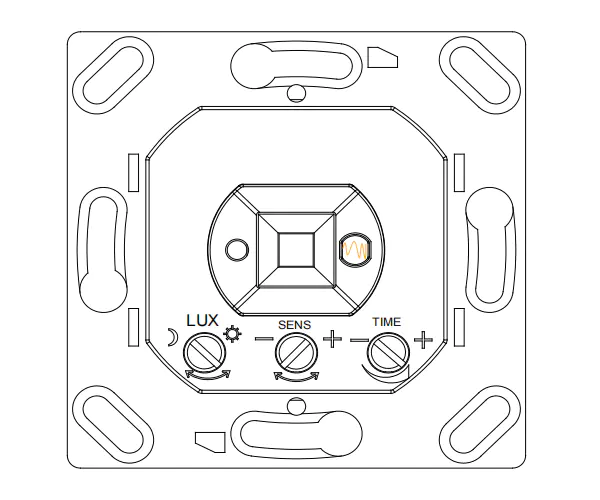

· Samodejno določite dan in noč. Lahko prilagodite nadzor svetlobe glede na vaše želje: ko se obrnete na SONCE (največ), bo delovalo podnevi in ponoči. Ko se obrnete na MOON (min), bo delovalo samo v okoliščinah, ki so manjše od 3LUX. Kar zadeva prilagoditev, glejte način testiranja.
· Obseg zaznavanja je mogoče nastaviti glede na položaj namestitve in polje zaznavanja.
· Prikaz zaznavanja: lučka LED utripne dvakrat na sekundo, ko prejme signal.
·Nastavitev časa se nenehno dodaja: ko prejme drugi indukcijski signal za prvim induktorjem, bo izračunaj čas še enkrat na preostanek prve osnovne nastavitve časa. (Nastavi čas)
· Prilagoditev nastavitve časa: nastavite jo lahko po vaši želji. Najmanjša je 8±3 sekunde, največja 7±2 min.

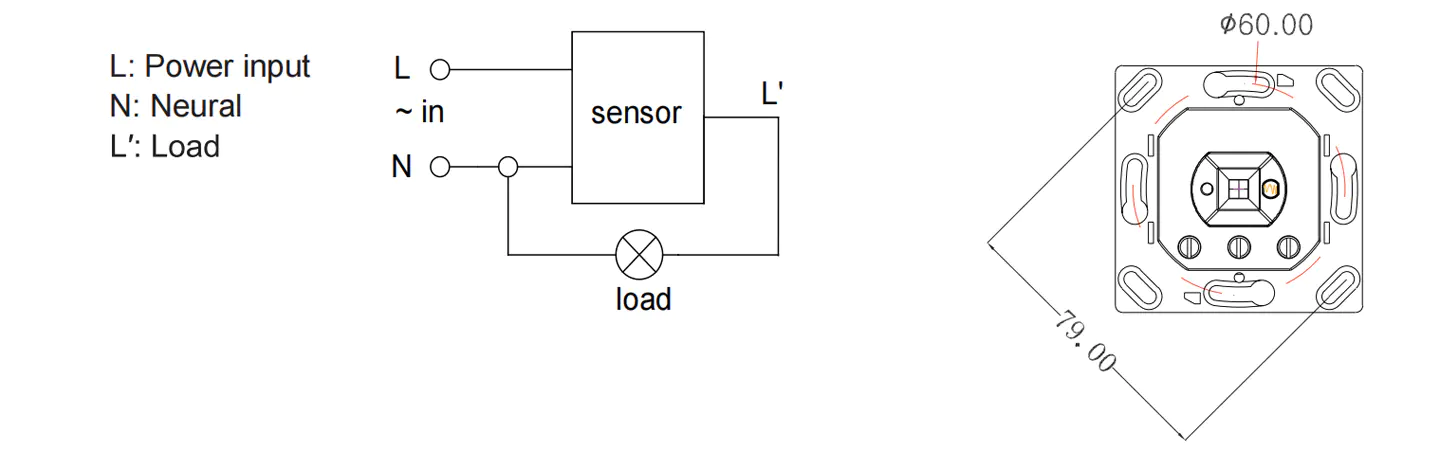

Shema povezovalne žice



POZOR: Ko uporabljate ta izdelek, nastavite občutljivost na ustrezen položaj, ki ga potrebujete, prosimo, ne prilagajajte občutljivosti na največ, da preprečite, da izdelek ne običajno deluje zaradi napačnega gibanja. Ker je občutljivost previsoka, zlahka zazna napačno gibanje zaradi vetra, ki piha listje in zavese, majhne živali, in napačno gibanje zaradi motenj električnega omrežja in električne opreme. Vsi tisti, ki navajajo, da izdelek ne deluje normalno!
Če izdelek ne deluje normalno, poskusite ustrezno znižati občutljivost in ga nato preizkusite.

Opombe

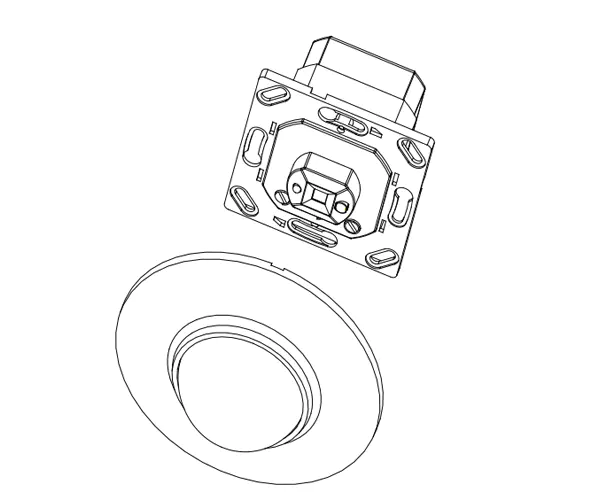

Namestitev naj izvede električar ali izkušen človek.
Izogibajte se namestitvi na nemirne predmete.
Pred oknom zaznavanja ne sme biti ovir in premikajočih se predmetov, ki bi vplivali na zaznavanje.
Izogibajte se namestitvi v bližini območij s spremembo temperature zraka, kot so klimatske naprave, centralno ogrevanje itd.
Zaradi vaše varnosti ne odpirajte pokrova, ko po namestitvi najdete kljuko.
Če obstaja razlika med izdelkom in navodili, se obrnite predvsem na izdelek.

Neki problem in rešen način

Obremenitev ne deluje:
a. Preverite, ali sta napajanje in obremenitev pravilna.
b. Preverite, ali je obremenitev dobra.
c. Preverite, ali delovna luč ustreza luči za nadzor.

Občutljivost je slaba:
a. Prosimo, preverite, ali obstaja ovira pred oknom zaznavanja, da bi vplivali na sprejem signalov.
b. Preverite, ali je temperatura okolja previsoka.
c. Preverite, ali je vir signala v poljih zaznavanja.
d. Preverite, ali višina namestitve ustreza višini, prikazani v navodilih.
e. Preverite, ali je usmerjenost premikanja pravilna.

Senzor ne more samodejno izklopiti obremenitve:
a. Preverite, ali so v zaznavnih poljih stalni signali.
b. Preverite, ali je nastavitev časa nastavljena na najdaljši čas.
c. Preverite, ali moč ustreza navodilom.
d. Preverite, ali se sprememba temperature očitno približuje senzorju, kot je klimatska naprava ali centralno ogrevanje itd



·Pri uporabi v različnih okoljih, prosimo, ne nastavljajte občutljivosti na najvišjo.
Ker bi to zlahka povzročilo okvaro.
● Prosimo, potrdite s predprofesionalno namestitvijo.
● Pred namestitvijo in odstranitvijo izklopite napajanje.
●Prepričajte se, da ste iz varnostnih razlogov prekinili napajanje.
●Nepravilno delovanje je povzročilo izgube, proizvajalec ne prevzema nobene odgovornosti.
Zavezani smo spodbujanju kakovosti in zanesljivosti izdelkov, vendar imajo vse elektronske komponente določene možnosti, da postanejo neučinkovite, kar bo povzročilo nekaj težav. Pri načrtovanju smo bili pozorni na odvečne oblike in sprejeli varnostno kvoto, da bi se izognili kakršnim koli težavam. Teh navodil se brez našega dovoljenja ne sme kopirati za druge namene.
