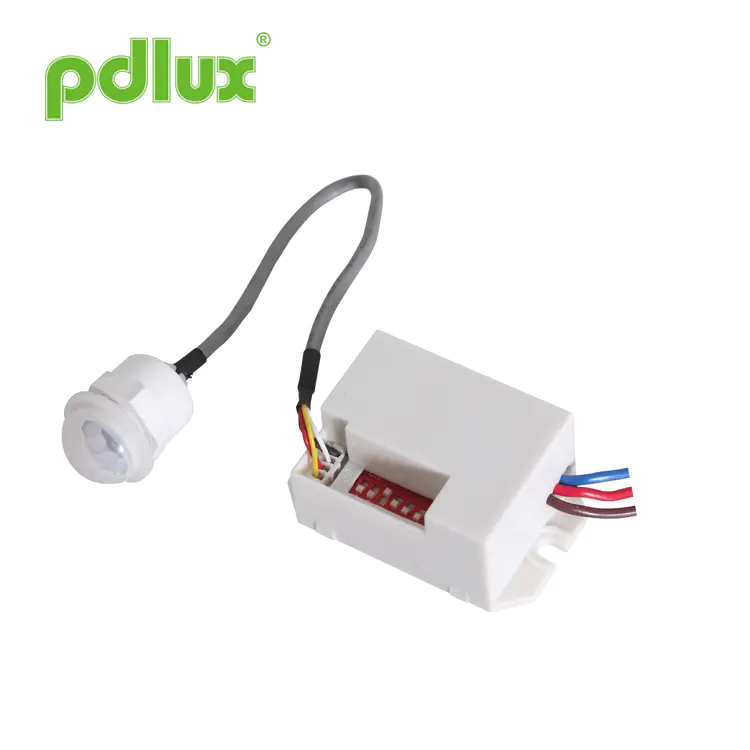

PIR Sensor Sensor Smart Detektor 220-240V/100-130V AC
Pametni detektor PIR Sensor Sensor 220-240V/100-130V AC je energijsko samodejno senzorsko stikalo, ki se lahko prepozna dan in noč. Sprejema infrardečo detektor, IC in SMD tehnologijo, ko nekdo vstopi v svoj obseg zaznavanja in sproži delo, infrardeči detektor vklopi svetilko, potem ko zapusti svoj domet, se bo svetilka samodejno izklopila. Samodejno lahko zazna osvetlitev okolice in nastavi in prilagodi vrednost glede na potrebo po dejstvih. Na primer, luč se vklopi in deluje, ko je osvetlitev ambientne luči pod nastavitvijo. Ko preseže nastavitev, bo luč prenehala delovati. Nameščena je lahko v zaprtih prostorih, koridorju in javnosti.
Model:PD-PIR115
Pošlji povpraševanje
Specifikacije
| Vir napajanja | 220-240VAC, 50/60Hz 100-130VAC, 50/60Hz |
Nastavitev časa | 5S 、 30S 、 1min 、 3 min 、 5 min 、 8 min (nastavljivo) |
| Nazivna obremenitev | 800W Max.Tungsten (220-240VAC) 200W max.fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W max.fluorescent & LED (100-130VAC) |
Svetlobna kontrola | <10LUX ~ 2000LUX (nastavljivo) |
| Območje odkrivanja | 8m (22 ° C) (nastavljivo) | Kot odkrivanje | 100 ° |
| Delovna temperatura | -10 ~+40 ° C. | Delovna vlaga | ≤93%RH |
Ime vsakega dela

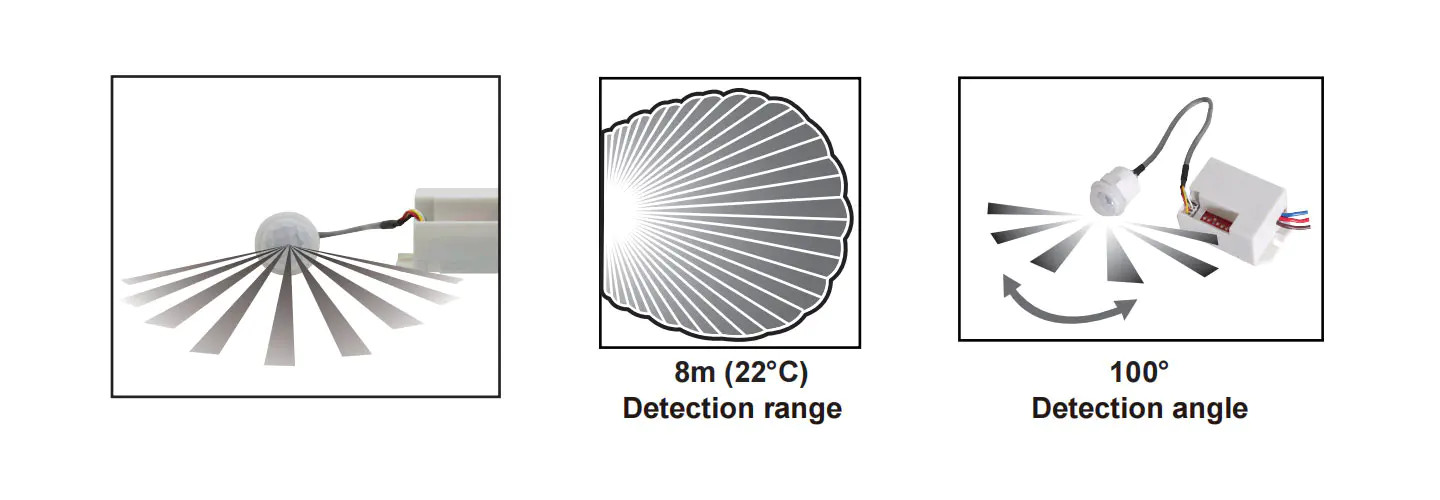

Informacije o senzorju
Delovanje
1.ADOPTS 8-bitno stikalo za DIP:
· Izberete lahko delovno svetlobo, ki bo delovala samo v luči pod 10LUX ali v kateri koli luči;
· Nastavljiva občutljivost;
· Izberite delovni čas obremenitve: 5S, 30s, 1min, 3min, 5min, 8min.
2. Čas, ki ga lahko delo obremenitve samodejno odloži:
Ponovno izračuna čas po zadnjem zaznavanju;
3. povezati infrardeči detektor in senzibilizacijski upor;
4. Preprosto strukturo in uporaba priročne.
· Izberete lahko delovno svetlobo, ki bo delovala samo v luči pod 10LUX ali v kateri koli luči;
· Nastavljiva občutljivost;
· Izberite delovni čas obremenitve: 5S, 30s, 1min, 3min, 5min, 8min.
2. Čas, ki ga lahko delo obremenitve samodejno odloži:
Ponovno izračuna čas po zadnjem zaznavanju;
3. povezati infrardeči detektor in senzibilizacijski upor;
4. Preprosto strukturo in uporaba priročne.

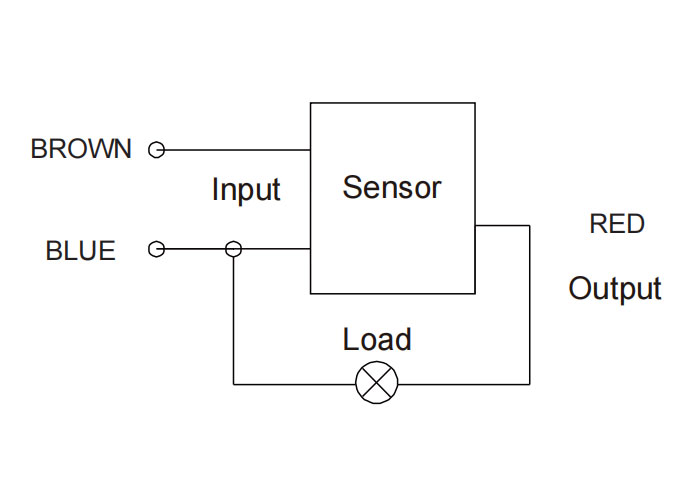

Diagram povezave z žico
1. povežite rjavo in modro z močjo;
2. Priključite rdečo in modro z obremenitvijo.
2. Priključite rdečo in modro z obremenitvijo.
Nastavitev stikala
1． delovna svetloba () Izbira:
· Kadar ni vklopljen, lahko deluje v kateri koli svetlobi;
· Ko drsi na naprej, lahko deluje samo ponoči (<10Lux).
2. Občutljivost () Izbira:
· Kadar ni vklopljen, visoka občutljivost;
· Ko drsite na vklop, nizka občutljivost.
3. Časovni zaklop (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Ko izberete določen časovni zamud, ga samo potisnete na položaj.
· Kadar ni vklopljen, lahko deluje v kateri koli svetlobi;
· Ko drsi na naprej, lahko deluje samo ponoči (<10Lux).
2. Občutljivost () Izbira:
· Kadar ni vklopljen, visoka občutljivost;
· Ko drsite na vklop, nizka občutljivost.
3. Časovni zaklop (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Ko izberete določen časovni zamud, ga samo potisnete na položaj.
Ko izdelek ne deluje normalno, poskusite ustrezno znižati občutljivost in jo nato preizkusite.
Test
· Vklopite napajanje, ko se obremenitev izklopi, senzor vstopi v stabilno delovno stanje;
· Občutite ga enkrat, obremenitev se vklopi in po 5 -ih se samodejno izklopi;
· Če se drsnik DIP () na položaj, ga preizkusite podnevi, začutite, obremenitev ne bo vklopljena, pokrijte senzibilizacijski upor z neprozornim predmetom, občutite ga še enkrat, obremenitev bo vklopljena, po 5s pa se obrne Off Automaticall.
Za priložnosti
Nameščeno v notranjosti na napravi z nemetalnimi materiali.
Npr. Dodajte senzor, od ene običajne osvetlitve do samodejne senzorske svetilke.
Načelo delovanja svetlobe
Načelo delovanja časa
Bodite pozorni na namestitev
Pozornost
· Bodite prepričani, da enote ne namestite na mesto, kjer sonce sije, tok in temperatura se očitno spreminja, na primer klimatska naprava, zračno toplo;
· Ne izberite objekta Sway kot namestitev baze;
· Pred območjem smisla ne bi smelo biti ovire ali premikajočega se predmeta, da bi vplival na njegovo zaznavanje.
Pripomba
2. Senzor naj bo obraz v položaj svetlobe okolice, da dobite veliko natančnejšo nastavitev osvetlitve.
3. Če ponovno zaznate signal v času nastavitve, bo nastavitev časa prekomerna.
Nekaj problema in rešenega načina
O: Prosimo, preverite, ali je povezovanje moči in obremenitve pravilna;
B: Prosimo, preverite, ali je obremenitev dobra;
C: Prosimo, preverite, ali delovna lučka ustreza nadzoru svetlobe.
2. Občutljivost je slaba:
O: Prosimo, preverite, ali je pred oknom zaznavanja oviral, da bi lahko sprejel signal;
B: Preverite, ali je temperatura okolice previsoka;
C: Preverite, ali je vir indukcijskega signala v poljih za odkrivanje;
D: Preverite, ali višina namestitve ustreza višini, prikazani v navodilu;
E: Preverite, ali je premikalna orientacija pravilna.
3. Senzor ne more samodejno izklopiti obremenitve:
O: Preverite, ali je v polju zaznavanja stalen signal;
B: Preverite, ali je nastavitev časa najdaljša;
C: Preverite, ali moč ustreza navodilom;
D: Preverite, ali se temperatura v bližini senzorja očitno spremeni, na primer klimatsko napravo ali centralno ogrevanje itd.
Ker bi to zlahka privedlo do okvare.
● Prosimo, potrdite s predhodno namestitvijo.
● Pred namestitvijo in odstranjevanjem izklopite napajanje.
● Prepričajte se, da ste za varnostne namene odrezali napajanje.
● Nepravilno delovanje je povzročilo izgube, proizvajalec ne prevzema nobene odgovornosti.
Zavezani smo k spodbujanju kakovosti in zanesljivosti izdelka, vendar imajo vse elektronske komponente določene verjetnosti, da postanejo neučinkovite, kar bo povzročilo nekatere težave. Ko bomo oblikovali, smo bili pozorni na odvečne zasnove in sprejeli varnostne kvote, da se izognejo kakršnim koli težavam.
Tega navodila brez našega dovoljenja ne bi smeli kopirati za druge namene.
