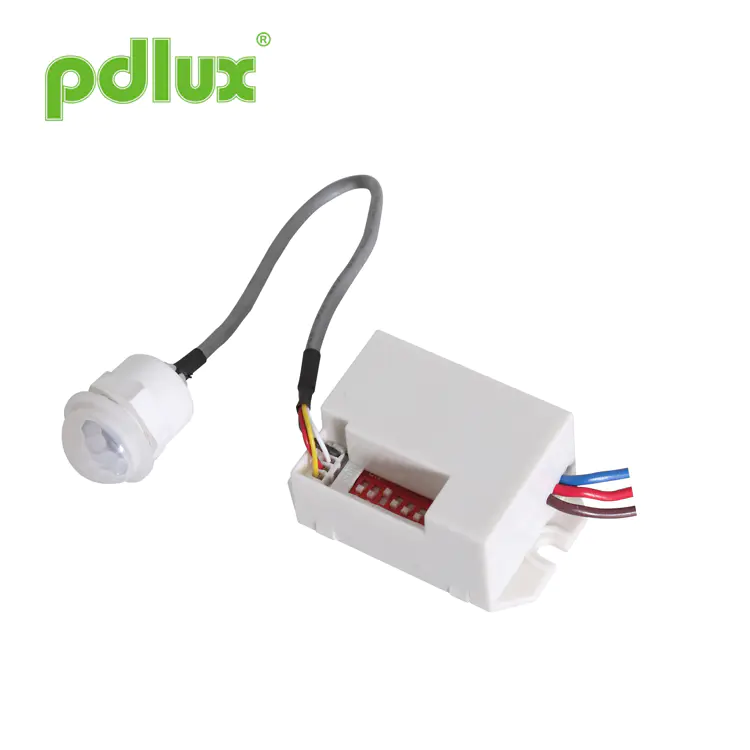

Mini infrardeči senzorski senzor Smart Switch DC 12V detektor
Mini infrardeči senzorski senzor Smart Switch DC 12V detektor je stikalo za samodejno senzor energije, lahko prepozna dan in noč. Sprejema infrardečo detektor, IC in SMD tehnologijo, ko nekdo vstopi v svoj obseg zaznavanja in sproži delo, infrardeči detektor vklopi svetilko, potem ko zapusti svoj domet, se bo svetilka samodejno izklopila. Samodejno lahko zazna osvetlitev okolice in nastavi in prilagodi vrednost glede na potrebo po dejstvih. Na primer, luč se vklopi in deluje, ko je osvetlitev ambientne luči pod nastavitvijo. Ko preseže nastavitev, bo luč prenehala delovati. Nameščena je lahko v zaprtih prostorih, koridorju in javnosti.
Model:PD-PIR115
Pošlji povpraševanje
Specifikacije
| Vnos | 12 ± 1V DC | Zaznavanje območja | 8m (22 ° C) (nastavljivo) |
| Izhod | Max.12V DC, 2.5A / 30W | Zaznavanje kot | 100 ° |
| Nadzor svetlobe | <10 ~ 2000LUX (nastavljivo) | Delovna temperatura | -10 ~+40 ° C. |
| Časovno določanje | 5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (nastavljivo) | Delovna vlaga | ≤93%RH |

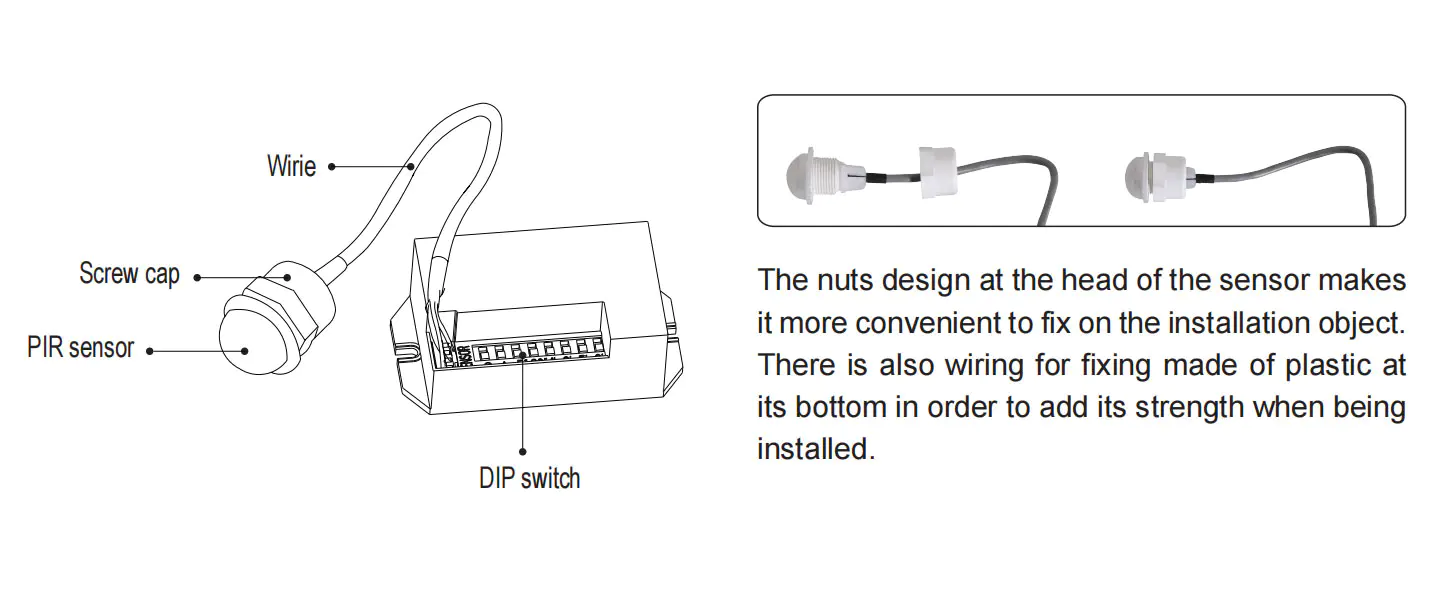

Ime vsakega dela

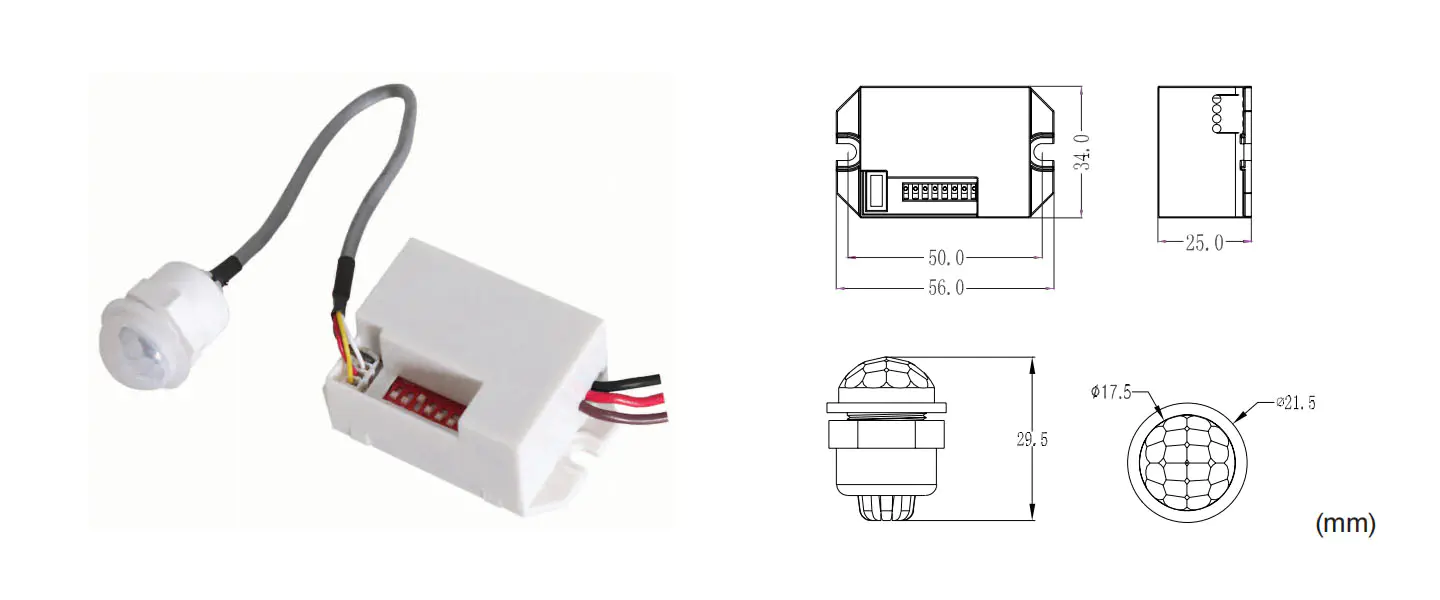

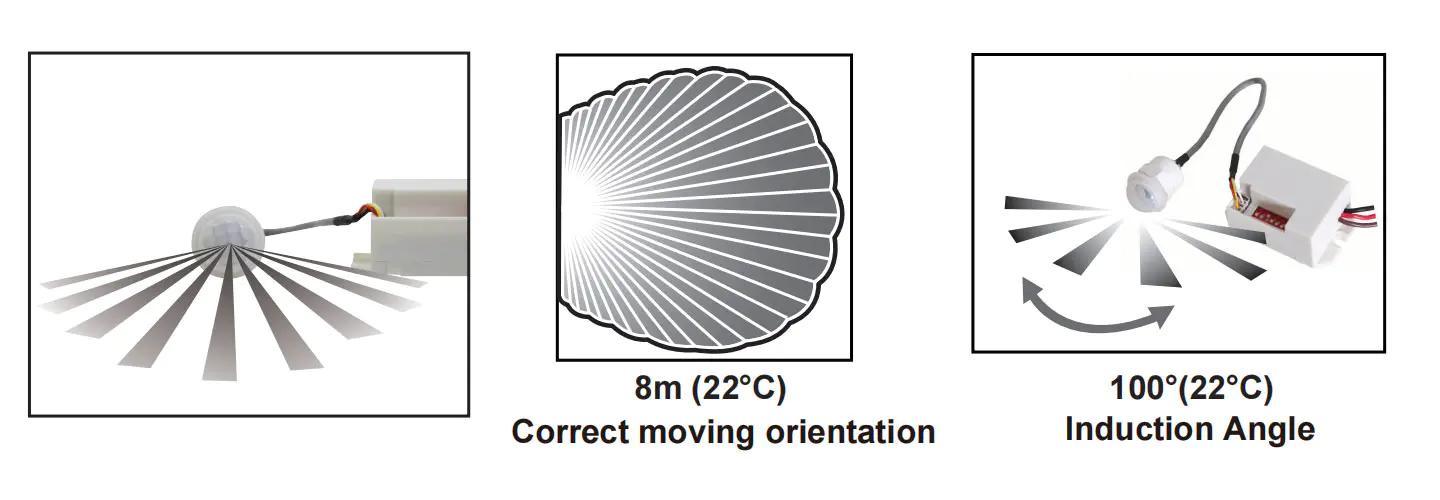

Informacije o senzorju
Delovanje

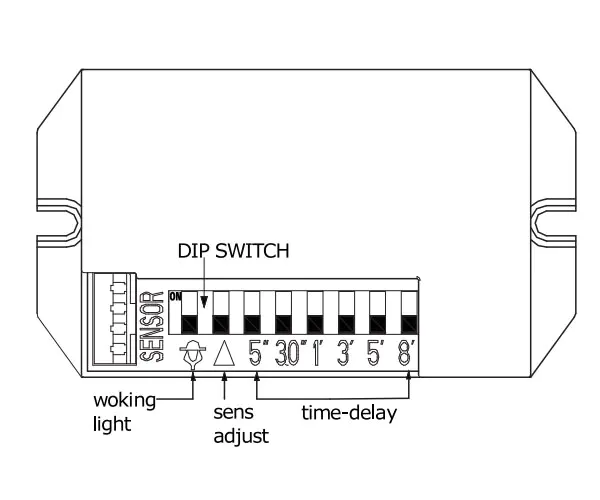

1.ADOPTS 8-bitno stikalo za DIP:
· Izberete lahko delovno svetlobo, ki bo delovala samo v luči pod 10LUX ali v kateri koli luči;
· Nastavljiva občutljivost;
· Izberite delovni čas obremenitve: 5S, 30s, 1min, 3min, 5min, 8min.
2. Čas, da lahko delo obremenitve odloži
Samodejno: ponovno karikupi čas po zadnjem zaznavanju;
3. povezati infrardeči detektor in senzibilizacijski upor;
4. Preprosto strukturo in uporaba priročne.
· Izberete lahko delovno svetlobo, ki bo delovala samo v luči pod 10LUX ali v kateri koli luči;
· Nastavljiva občutljivost;
· Izberite delovni čas obremenitve: 5S, 30s, 1min, 3min, 5min, 8min.
2. Čas, da lahko delo obremenitve odloži
Samodejno: ponovno karikupi čas po zadnjem zaznavanju;
3. povezati infrardeči detektor in senzibilizacijski upor;
4. Preprosto strukturo in uporaba priročne.

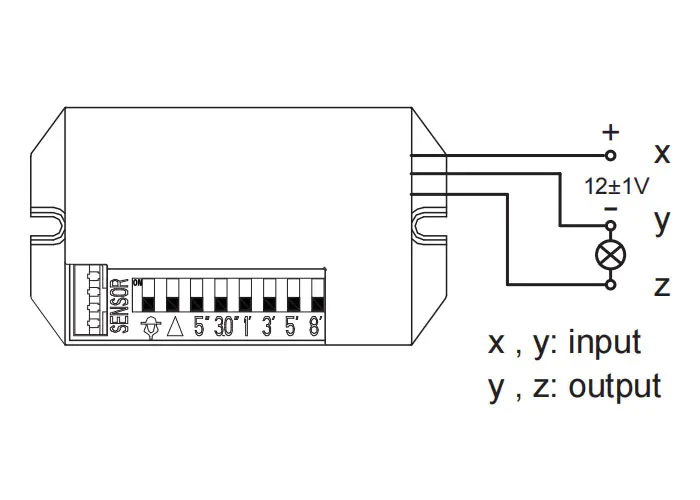

Slika povezave z žico
Ožičenje priključite na sponke glede na diagram.
Žične barve: x- rdeča (+) y- črna (-) z- rjava (+')
OPOZORILO: Ne kratek stik.
Žične barve: x- rdeča (+) y- črna (-) z- rjava (+')
OPOZORILO: Ne kratek stik.

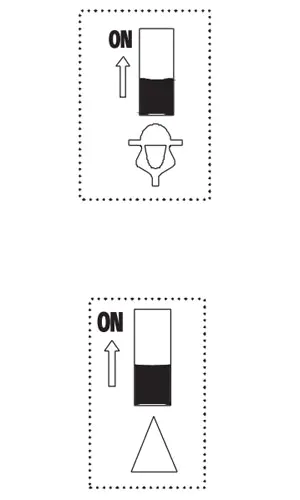

Nastavitev stikala
1． delovna svetloba () Izbira:
· Kadar ni vklopljen, lahko deluje v kateri koli svetlobi;
· Ko drsi na naprej, lahko deluje samo ponoči (<10Lux).
2. Občutljivost () Izbira:
· Kadar ni vklopljen, visoka občutljivost;
· Ko drsite na vklop, nizka občutljivost.
3. Časovni zaklop (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Ko izberete določen časovni zamud, ga samo potisnete na položaj.
· Kadar ni vklopljen, lahko deluje v kateri koli svetlobi;
· Ko drsi na naprej, lahko deluje samo ponoči (<10Lux).
2. Občutljivost () Izbira:
· Kadar ni vklopljen, visoka občutljivost;
· Ko drsite na vklop, nizka občutljivost.
3. Časovni zaklop (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Ko izberete določen časovni zamud, ga samo potisnete na položaj.
Pozornost
Ko izdelek ne deluje normalno, poskusite znižati občutljivost ustrezno in ga nato preizkusite.
Test
· Vklopite napajanje, ko se obremenitev izklopi, senzor vstopi v stabilno delovno stanje;
· Občutite ga enkrat, obremenitev se vklopi in po 5 -ih se samodejno izklopi;
· Če se drsnik DIP () na položaj, ga preizkusite podnevi, začutite, obremenitev ne bo vklopljena, pokrijte senzibilizacijski upor z neprozornim predmetom, občutite ga še enkrat, obremenitev bo vklopljena, po 5s pa se obrne Off Automaticall.

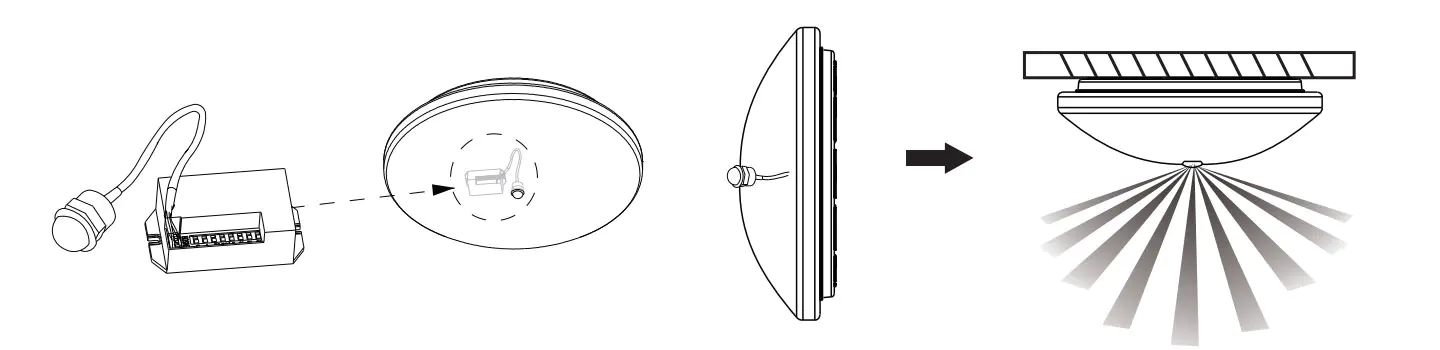

Za priložnosti
Nameščeno v notranjosti na napravi z nemetalnimi materiali.
Npr. Dodajte senzor, od ene običajne osvetlitve do samodejne senzorske svetilke.

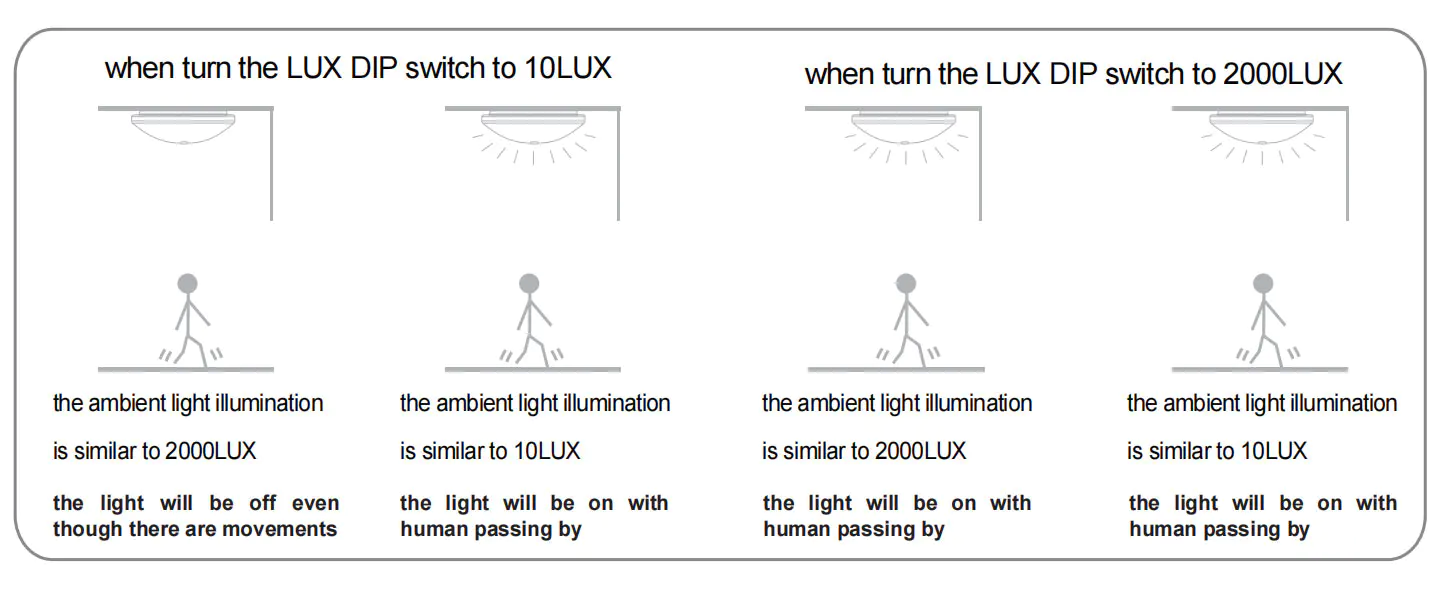

Načelo delovanja svetlobe

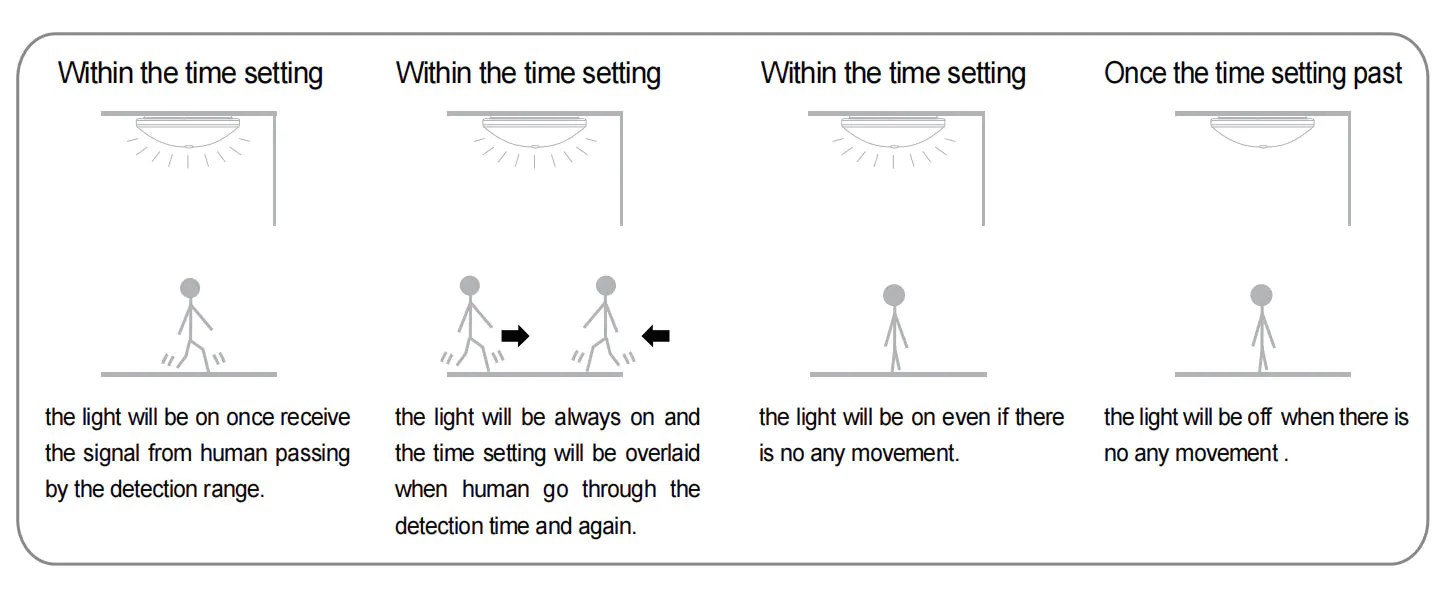

Načelo delovanja časa za določanje časa

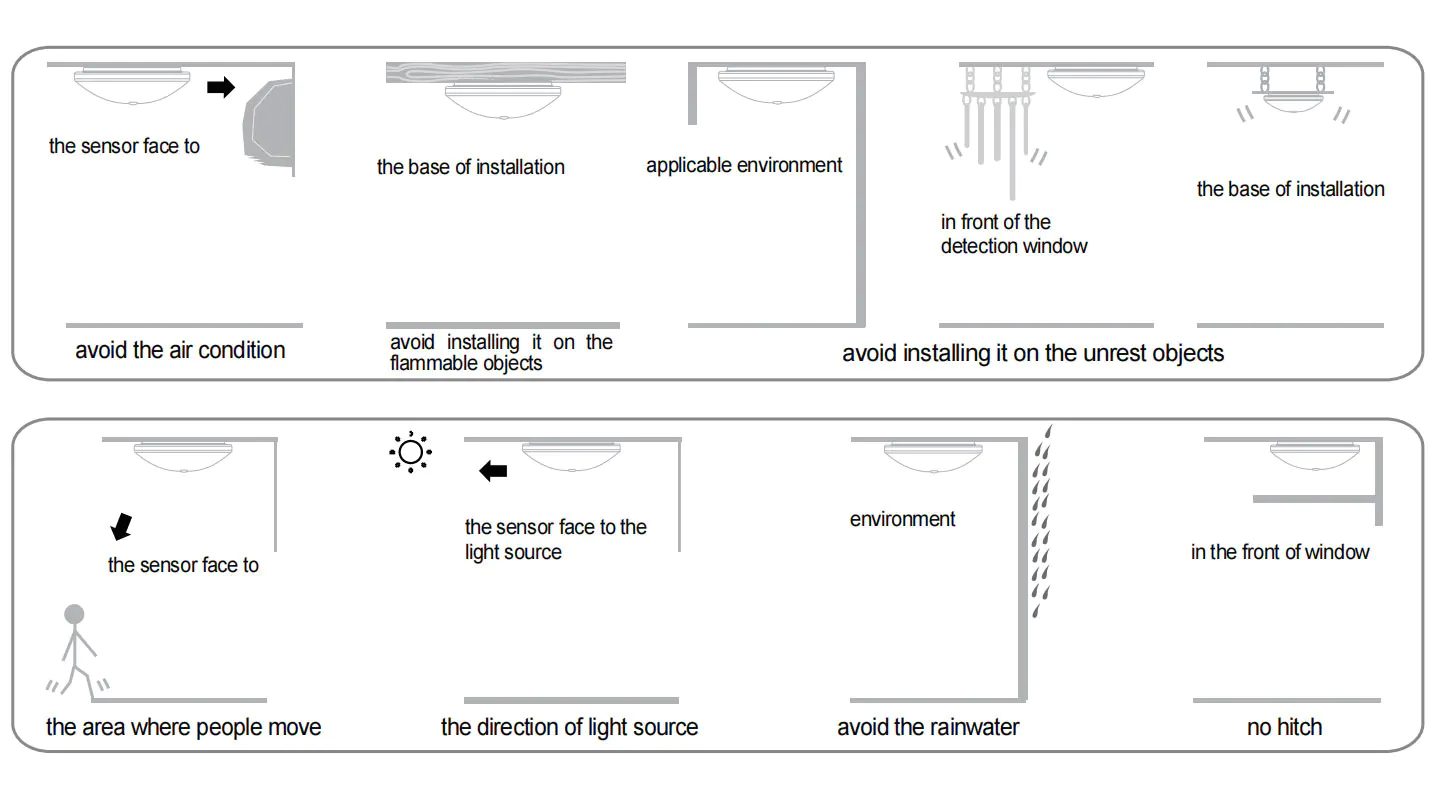

Bodite pozorni na namestitev
Pozornost
· Bodite prepričani, da enote ne namestite na mesto, kjer sonce sije, tok in temperatura se očitno spreminja, na primer klimatska naprava, zračno toplo;
· Ne izberite objekta Sway kot namestitev baze;
· Pred območjem smisla ne bi smelo biti ovire ali premikajočega se predmeta, da bi vplival na njegovo zaznavanje.
Pripomba
2. Senzor naj bo obraz v položaj svetlobe okolice, da dobite veliko natančnejšo nastavitev osvetlitve.
3. Če ponovno zaznate signal v času zamude, bo časovni zamud čezmerna.
Ker bi to zlahka privedlo do okvare.
● Prosimo, potrdite s predhodno namestitvijo.
● Pred namestitvijo in odstranjevanjem izklopite napajanje.
● Prepričajte se, da ste za varnostne namene odrezali napajanje.
● Nepravilno delovanje je povzročilo izgube, proizvajalec ne prevzema nobene odgovornosti.
Zavezani smo k spodbujanju kakovosti in zanesljivosti izdelka, vendar imajo vse elektronske komponente določene verjetnosti, da postanejo neučinkovite, kar bo povzročilo nekatere težave. Ko bomo oblikovali, smo bili pozorni na odvečne zasnove in sprejeli varnostne kvote, da se izognejo kakršnim koli težavam.
Tega navodila brez našega dovoljenja ne bi smeli kopirati za druge namene.
