Infrardeči senzor tehnologije nič prečkanja

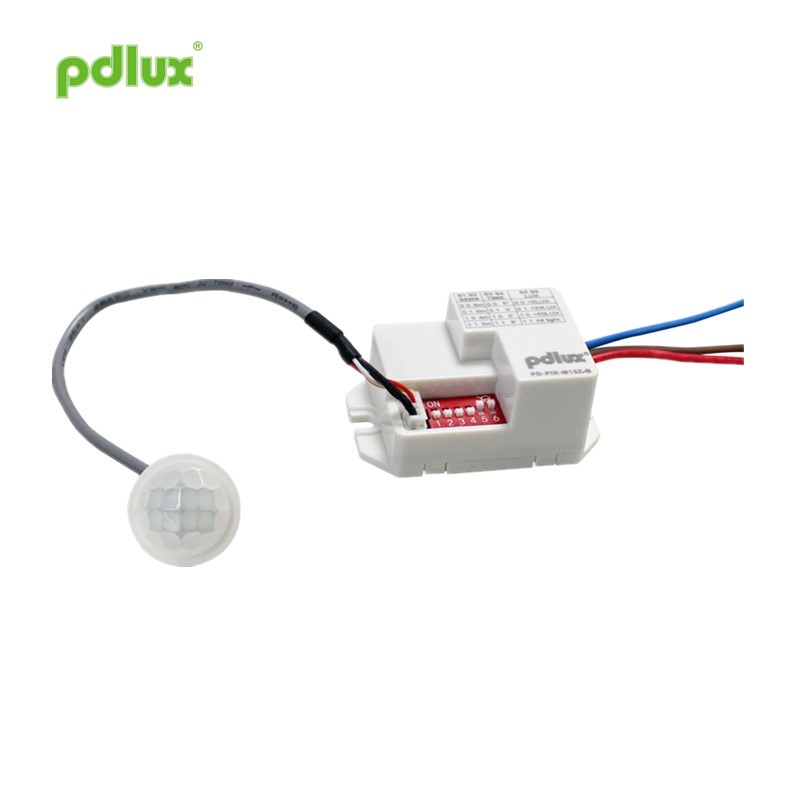

Navodila za infrardeče senzorje PD-PIR-M15Z-B

Povzetek

Infrardeči senzor Zero Crossing Technology je digitalna tehnologija najnovejše različice infrardečega senzorja. Sprejemanje infrardečega senzorja SMD proti dženu. Knični objektiv je opremljen tudi z indikatorjem stanja zaznavanja in fotosenzibilnim senzorjem. Infrardeči senzor Zero Crossing Technology sprejme digitalni natančen izračun Sinusoidni val Switch Switch Technology, ki ima močno zmogljivost impulznega toka in je pri običajnih izdelkih neprimerljiva. Lahko pritrdimo na katero koli drugačno obremenitev. Za podrobnosti glejte naslednji uvod.

Delovanje

Specifikacije infrardečega senzorja Zero Crossing Technology

Vir moči: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Vse obremenitve: 1200W max. （220-240VAC）
600W max. （100-130VAC）
Premisni tok: 50A/500 μs
Kot zaznavanje: 100 °
Delovna temperatura: -20 ~+40 ° C.
Delovna vlaga: ≤93%RH

Informacije o senzorju

Aplikacija

Infrardeči senzor tehnologije Zero Crossing se lahko uporablja s katerim koli izdelkom ali pa ga lahko namestite in uporabljate neodvisno. Obstajata dva načina namestitve: stena in strop.
Npr. Dodajte senzor, od ene običajne osvetlitve do samodejne senzorske svetilke.

Diagram povezave z žico 1. povežite rjavo in modro z močjo; 2. Priključite rdečo in modro z obremenitvijo.

Pozornost
● namestitveni program mora imeti električarja ali ustrezne izkušnje;
● Tega stroja ne nameščajte na mestih, ki so izpostavljeni neposredni sončni svetlobi, kjer se tok in temperatura znatno spremenita, kot sta klimatska naprava in ogrevanje;
● Ne izberite zibajočih predmetov kot baza za namestitev;
● Pred območjem zaznavanja ne bi smeli biti ovire ali premikajočih se predmetov, ki vplivajo na njegovo odkrivanje.
● Višja kot je temperatura okolice, nižja je občutljivost senzorja! Nazivna razdalja zaznavanja v priročniku je razdalja, ko je temperatura okolice 22-24 ° C.
V tovarni je občutljivost nastavljena na 6 metrov.

Pripomba
1. Postavite objektiv del senzorja proti mestu, kjer se človeško telo običajno premika.
2. Del objektiva je v položaju, kjer sega naravna svetloba, tako da lahko fotosenzibilni senzor znotraj objektiva bolje zazna okolje.
Opomba: človeška telesna višina je drugačna, hitrost gibanja je drugačna, občutljivost je tudi drugačna. Hitrost premikanja je 1,0 do 1,5 m / sek. Če se spreminjata velikost in hitrost gibanja osebe, tako tudi razdalja zaznavanja.

Pozornost:
Ko prvič začnete uporabljati senzorski izdelek, morate biti pozorni na naslednje elemente:
1. Prva moč je treba počakati 30 sekund, ostati stran od mesta, kjer lahko senzor zazna. Po tem, ko je svetloba samodejno izklopljena, človeško telo vstopi v območje zaznavanja senzorja in se premika v normalni smeri gibanja. Senzor lahko zazna in nadzoruje obremenitev, da začne delovati.
2. Za načine prilagoditve luksu, čas zamude in občutljivost, za delovanje glejte vsebino v diagramih A, B in C.

Pri uporabi tega izdelka prilagodite občutljivost na ustrezen položaj, ki ga potrebujete. Občutljivosti ne prilagodite na maksimum, da ne povzroči, da izdelek ne deluje normalno zaradi napačnih dejanj. Gibanje, ki ga povzročajo majhne živali in vmešavanja iz električnega omrežja, lahko povzroči okvaro.
Kadar izdelek ne more delovati normalno, poskusite ustrezno zmanjšati občutljivost in nato preizkusiti.

Ta priročnik je vsebina programa izdelka, ne bomo vas obvestili ločeno. Strogo prepovedano je kopirati vsebino priročnika za navodila za kakršen koli drug namen brez dovoljenja podjetja.
