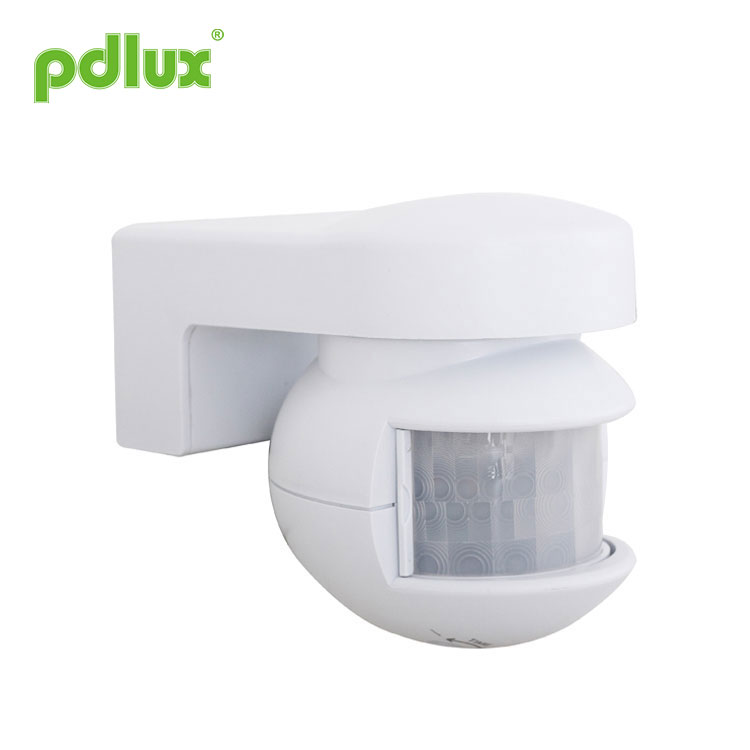

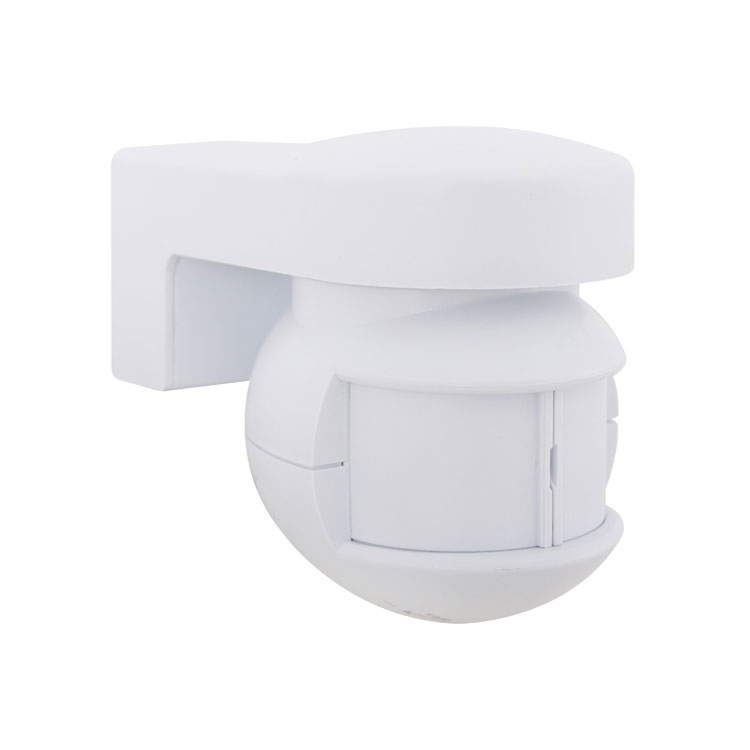

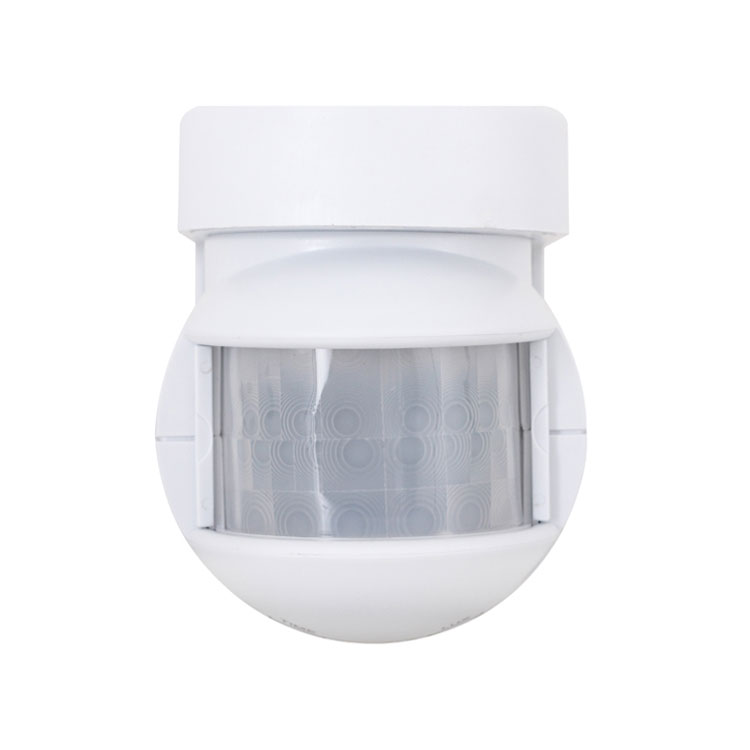

Infrardeči piroelektrični inteligentni senzor
Kot profesionalni proizvajalec bi vam radi ponudili infrardeči piroelektrični inteligentni senzor. In ponudili vam bomo najboljše poprodajne storitve in pravočasno dostavo.
Model:PD-PIR65S-Z
Pošlji povpraševanje
Navodila za infrardeči senzor PD-PIR65S-Z
Povzetek
Ta izdelek je napreden digitalno krmiljen infrardeči piroelektrični inteligentni senzorski izdelek. Ta izdelek uporablja en senzor visoke ločljivosti, ki je skoraj dvakrat večja od občutljivosti enega tradicionalnega senzorja. Uporablja MCU za natančen izračun informacij o preklopu in natančno krmili rele za vklopiti na ničelni točki sinusnega vala, tako da je vsako breme vklopljeno. Na ničelni točki sinusnega vala se izognemo težavi z zagonskim tokom, ki jo povzroči običajni način krmiljenja, ko je vklopljena visoka napetost sinusnega vala, zlasti releju za poškodbe velikega toka, ki ga ustvari kondenzator velike kapacitete pod vplivom visoke napetost pod obremenitvijo.
Zaradi diverzifikacije trenutnih električnih obremenitev imajo zlasti LED sijalke, varčne sijalke in fluorescenčne sijalke kondenzatorje z različnimi kapacitivnostmi. To je katastrofa za releje. Včasih lahko 50 W LED svetilka ustvari udarne tokove od 80 do 120 A. Navadni rele 10 A lahko prenese samo 3-kratni udarni tok in verjetno se bo rele pokvaril v nekaj dneh ali večkrat. Zato ima običajni senzor na trgu kratko življenjsko dobo in majhen bremenski tok.
Da bi premagal to težavo, ta izdelek uporablja napreden digitalni natančen izračun za vklop obremenitve, ko je sinusni val pri ničelnem potencialu, s čimer se reši problem udarnega toka obremenitve, močno poveča nosilnost in podaljša življenjska doba izdelka. Najnovejša metoda nadzora senzorske tehnologije množične proizvodnje lahko zlahka nadzoruje vsako obremenitev. Je izdelek srednjega in višjega razreda. Čeprav so stroški višji v primerjavi s konvencionalno različico, se zanesljivost in življenjska doba izdelka močno povečata. Ta izdelek je enak izbiri brezskrbnosti in izbiri varnosti.
Ta izdelek ima različico s stikalnim napajalnikom in različico s kondenzatorjem. Različica stikalnega napajalnika ima delovno napetost do 100 V-277 V in porabo energije v stanju pripravljenosti <0,5 W. Načeloma ima lahko kapacitivna znižana različica samo eno napetost, poraba energije v stanju pripravljenosti pa je >0,7 W. To morate upoštevati pri izbiri izdelka.
|
Specifikacije Vir napajanja: 220-240VAC, 50Hz/60Hz 100-130VAC, 50Hz/60Hz Vse obremenitve: 1200 W（220-240VAC） 800 W（100-130VAC） Nastavitev časa: 10sec-12min (nastavljivo) Domet zaznavanja (22°C): 10m Max. |
Nadzor svetlobe: <10LUX-2000LUX (nastavljiv) Kot zaznavanja: 110º (nastavljiv) Delovna temperatura: -10°C-+40°C Montažna višina: 1,8-2,5m Delovna vlažnost: <93% RH Hitrost zaznavanja gibanja: 0,6-1,5 m/s |
Informacije o senzorju
funkcija

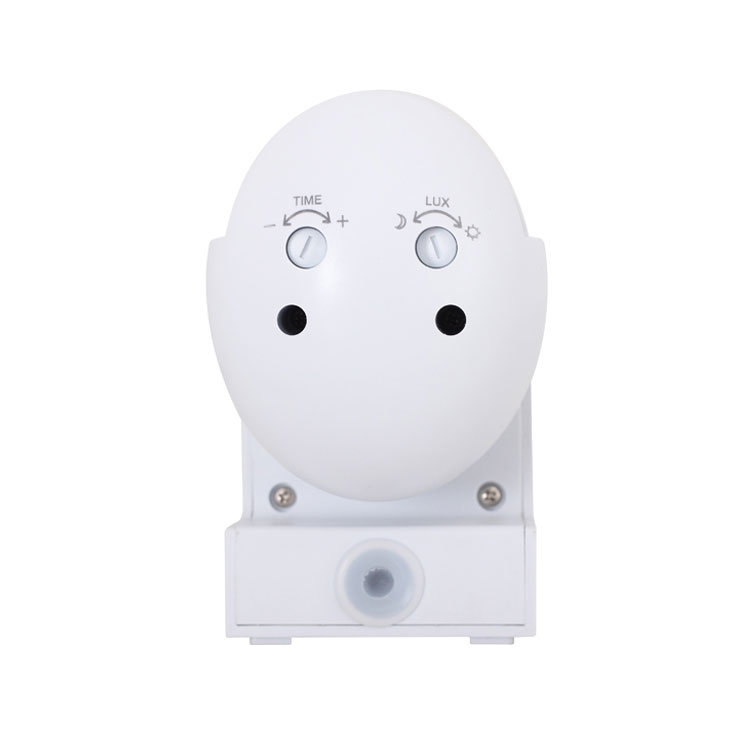

LUX prilagoditev:
LUX se nanaša na osvetljenost okolja. Prilagoditev gumba za nastavitev LUX vam omogoča, da izberete osvetlitev, za katero želite, da senzor vključi v indukcijo. Izberite navado, ki vam ustreza.
Nekatere izbire v rešitvi 20LUX je treba osvetliti. Nekateri izberejo ambientalno osvetlitev 50LUX kot induktivno osvetlitev, nekateri pa se odločijo za induktivno osvetlitev kadar koli, če je gumb za nastavitev LUX nastavljen na največjo možno vrednost.
Prilagoditev časa:
Gumb za nastavitev časa se uporablja za nastavitev časa po tem, ko senzor zazna svetlobo, in uporabnik lahko razumno izbere čas zakasnitve po indukciji.
(1) Nastavitev časa
 |
Prilagodite nastavitev časa obremenitve. Zavrtite v smeri urinega kazalca, da ga povečate, in v nasprotni smeri urinega kazalca, da ga zmanjšate. Nastavitev časa je približno 12 minut, ko je obrnjena na max, nastavitev časa pa je približno 10 sekund, ko je obrnjena na min. |
OPOMBA: Ko se lučka samodejno izklopi, bo trajalo 4 sekunde, preden bo senzor pripravljen zaznati drugo gibanje, kar pomeni, da se lahko lučka samodejno vklopi šele, ko je signal zaznan 4 sekunde pozneje.
Namenjen je predvsem prilagoditvi časa zakasnitve od trenutka, ko je signal zaznan in se samodejno vklopi lučka, do samodejnega izklopa luči. Čas zakasnitve lahko določite glede na vaše praktične potrebe. Zaradi varčevanja z energijo pa je bolje, da zmanjšate čas zakasnitve, saj ima mikrovalovno tipalo funkcijo neprekinjenega zaznavanja, kar pomeni, da vsako gibanje, zaznano pred iztekom časa zakasnitve, ponovno zažene časovnik in lučka ostane prižgana samo, če je v območju zaznavanja človek.
(2) Nastavitev nadzora svetlobe
 |
Prilagodite delovno svetlobo. Zavrtite v smeri urinega kazalca, da ga povečate, in v nasprotni smeri urinega kazalca, da ga zmanjšate. Ko je obrnjena na mini, bo delovala le pod nadzorom svetlobe približno 10 LUX, ko je obrnjena na največ, bo lahko delovala s katerim koli nadzorom svetlobe. |
Test
1. Obrnite gumb LUX v smeri urinega kazalca do maksimuma (SUN). Obrnite gumb za čas v nasprotni smeri urinega kazalca na minimum. Obrnite gumb senzorja v desno na maksimum.
2. Napajanje je priključeno, nadzorovana obremenitev bo začela delovati in prenehala delovati 2±1 sekunde kasneje, ko ni zaznanega neprekinjenega signala.
3. Ko je obremenitev zaznana, obremenitev deluje in indikator je vklopljen ter preneha delovati 10 sekund pozneje, ko ni zaznanega neprekinjenega signala. In če je signal zaznan 4 sekunde pozneje, mora obremenitev začeti delovati in indikator vklopljen ter prenehati delovati 10 sekund kasneje, ko neprekinjen signal ni zaznan.
4. Obrnite gumb LUX v nasprotni smeri urnega kazalca na minimum. Če je preizkušen v okoliščinah nad 10LUX, obremenitev ne bi smela delovati, potem ko indukcijska obremenitev preneha delovati; če pa zaznavno okno pokrijete z neprozornimi predmeti (brisača itd.), obremenitev deluje. Pod pogojem, da ni indukcijskih signalov, mora breme prenehati delovati v 10 sekundah.
Opomba
Namestitev naj izvede električar ali izkušen človek.
Izogibajte se namestitvi na nemirne predmete.
Pred oknom zaznavanja ne sme biti ovir in premikajočih se predmetov, ki bi vplivali na zaznavanje.
Izogibajte se namestitvi v bližini območij s spremembo temperature zraka, kot so klimatske naprave, centralno ogrevanje itd.
Zaradi vaše varnosti ne odpirajte pokrova, ko po namestitvi najdete kljuko.
Če obstaja razlika med izdelkom in navodili, se obrnite predvsem na izdelek.
Neki problem in rešen način
Obremenitev ne deluje:
a. Preverite, ali sta napajanje in obremenitev pravilno priključena.
b. Preverite, ali je obremenitev dobra.
c. Preverite, ali pokazna lučka po zaznavi pospeši svojo hitrost.
d. Preverite, ali se delovna luč ujema z lučko za upravljanje.
Občutljivost je slaba:
a. Prosimo, preverite, ali je pred oknom zaznavanja ovira, ki bo omogočila sprejem signalov.
b. Preverite, ali je temperatura okolja previsoka.
c. Preverite, ali je vir signala v poljih zaznavanja.
d. Preverite, ali višina namestitve ustreza višini, prikazani v navodilih.
e. Prosimo, preverite, ali je usmerjenost premikanja pravilna.
Senzor ne more samodejno izklopiti obremenitve:
a. Preverite, ali so v zaznavnih poljih stalni signali.
b. Preverite, ali je nastavitev časa nastavljena na najdaljši čas.
c. Preverite, ali moč ustreza navodilom.
d. Preverite, ali se sprememba temperature očitno približuje senzorju, kot je klimatska naprava ali centralno ogrevanje itd.
● Prosimo, potrdite s predhodno namestitvijo.
● Pred namestitvijo in odstranitvijo izklopite napajanje.
● Prepričajte se, da ste iz varnostnih razlogov prekinili napajanje.
● Nepravilno delovanje je povzročilo izgube, proizvajalec ne prevzema nobene odgovornosti.
Ta priročnik je za programiranje trenutne vsebine tega izdelka, morebitne spremembe in modifikacije proizvajalca so možne brez obvestila!
Teh navodil se brez našega dovoljenja ne sme kopirati za druge namene.
