PDLUX PD-V12360A/B K-Band visoko občutljivo senzor gibanja za pametno stikalo in varnost
PDLUX PD-V12360A/B K-Band Senzor gibanja z visoko občutljivostjo za pametno stikalo in varnost je patentirani senzor z visoko občutljivostjo, ki ga je razvila tehnična skupina PDLUX za odkrivanje 360 stopinj K-Band. To vključuje V12360A in V12360B. Razlika v uspešnosti med A in B je v različnih polmeru za odkrivanje.
Model:PD-V12360A/B
Pošlji povpraševanje
PD-V12360A/B 24.125GHz senzor za mikrovalovno pečico
Aplikacija
.Inteligentno stikalo
.Stikalo za steno
.Zaznavanje vsiljivcev

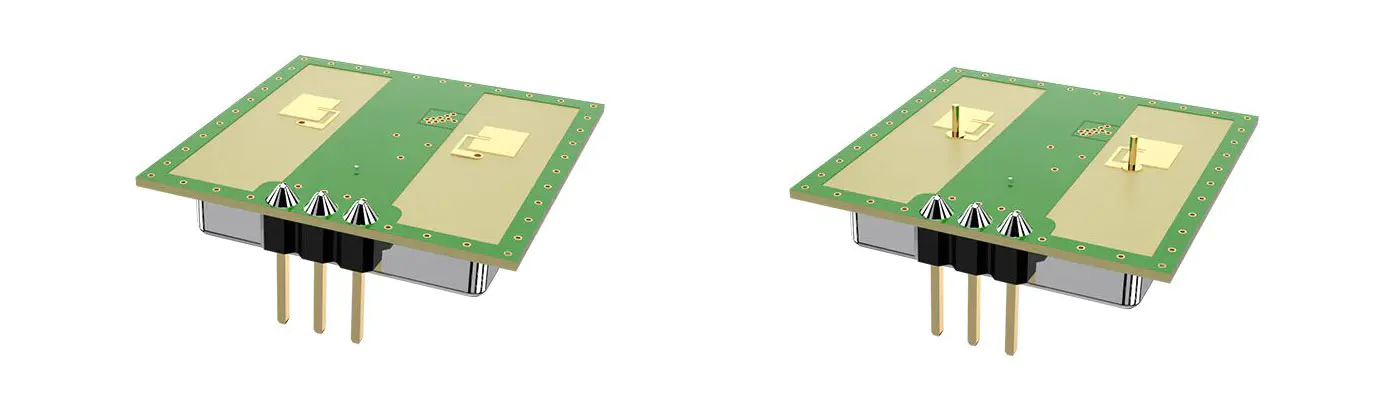

Senzor serije PD-V12360 je patentirani senzor z visoko občutljivostjo, ki ga je razvil Tehnična ekipa PDLUX za odkrivanje K-Band 360 stopinj. Ta PDLUX PD-V12360A/B K-palčni senzor gibanja za pametno stikalo in varnost vključuje V12360A in V12360b. Razlika v uspešnosti med A in B je v različnem odkrivanju polmeri. Ko je nameščen na nizki višini, je kot v V12360A večji od tega V12360B. 360 -stopinjski kot zaznavni kot V12360A je 120 stopinj (prosim na spodnjo sliko), ki se lahko uporablja za namestitev izdelkov z višino manj kot 5 metri. 360 -stopinjski kot zaznavni kot V12360B je 80 stopinj, ki jih je mogoče uporabiti Za namestitev izdelkov z višino manj kot 10 metrov. (Glejte naslednje slika). Razširitev njegove občutljivosti za odkrivanje je odvisna od razmerja med signalom in šumom Amplifikacijsko vezje, ki ga je zasnoval uporabnik in programski algoritem MCU. Zaradi širokega in prilagodljivega območja uporabe te vrste analognega senzorja. Še vedno je široko uporabljen.

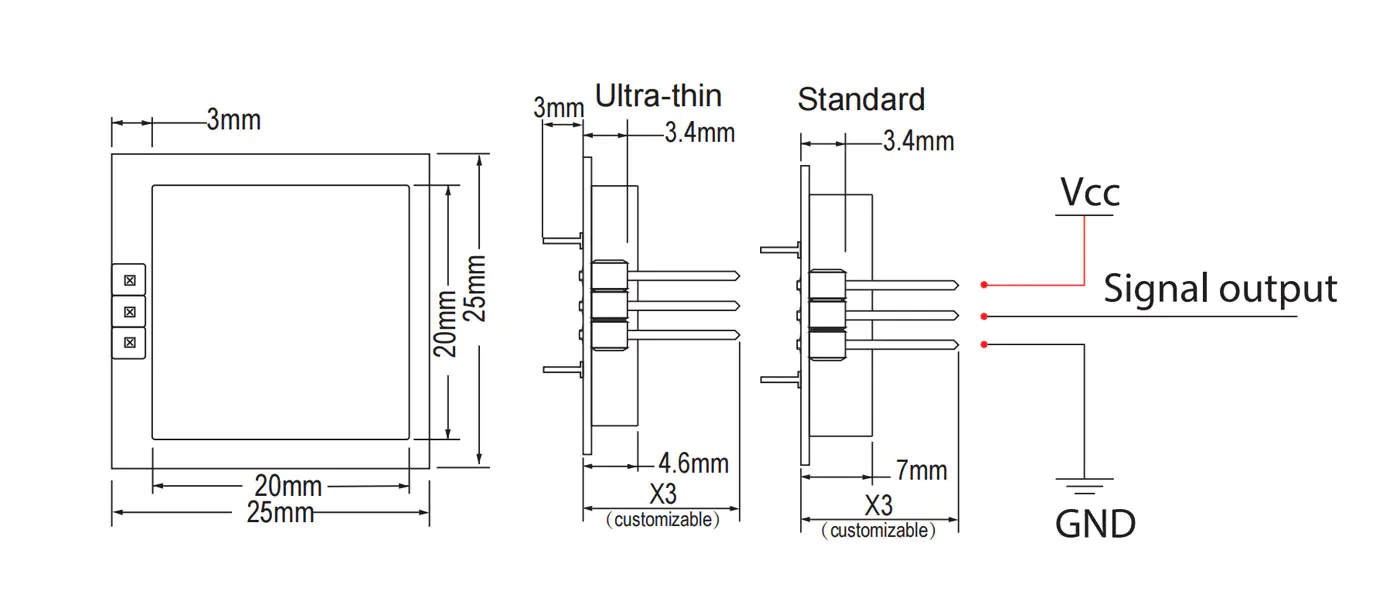

Velikost izdelkov

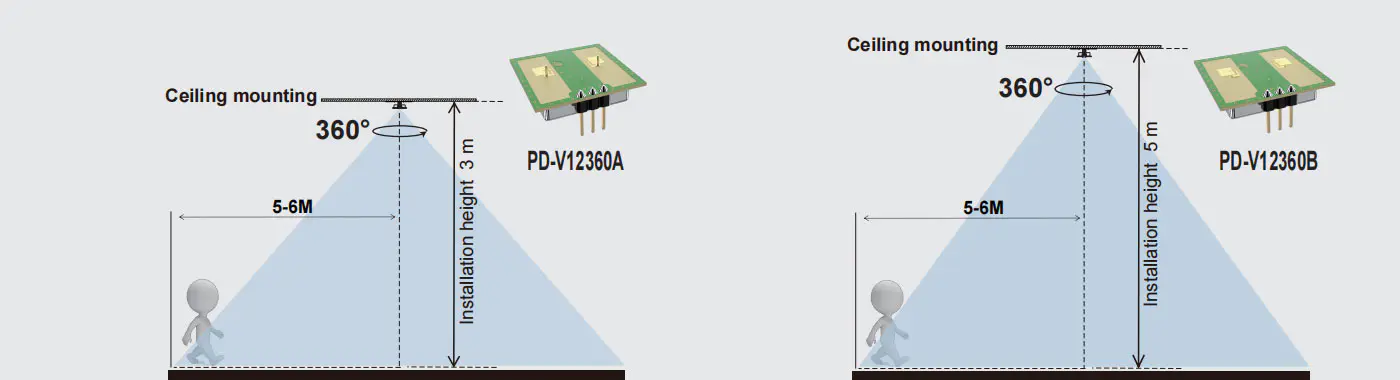

Območje odkrivanja
Tehnični parametri
| Parameter | Opombe | Min | Tip | Max | Enote |
| Napajalna napetost | Vcc | 3.0 | 5.0 | 5.25 | V |
| Trenutna poraba | ICC | 20 | 35 | 38 | ma |
| Način delovanja | Poganja PWM, lahko nadzoruje delovni tok pri 3-15mA | ||||
| Širina impulza | Tpulse | 10 | μs | ||
| Delovna temperatura | Na vrh | -30 ~+85 | ℃ | ||
| Temperatura skladišča | TSTG | -10 | +60 | ℃ | |
| Stabilen čas |
|
<5 | μsec | ||
| Hrup |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Nastavitev frekvence | f | 24.000 | 24.125 | 24.250 | GHz |
| Sevana moč (authp) | Pout | <2.0 | <2,5 | <3.0 | mw |
| Skladiščenje vlažnosti v okolici | 45%~ 65% | RH | |||
OPOZORILO: Dejansko območje zaznavanja je povezano s povečanjem signala vezja, skupno postavitvijo PCBA in prag MCU.
OPOMBA1: Sevane emisije so zasnovane tako, da izpolnjujejo pravila FCC in CE.
OPOMBA2: Prejeta trdnost signala (RSS) se meri na skupni 1 načini izgube poti 70 dB.
Opomba3: napetosti hrupa se merijo od 10Hz do 100Hz na izhodnem vhodu, znotraj anehojske komore. OPOMBA4: Delovanje impulza
Poseben opomnik
Zaradi skupne debeline vezje je le 0,52 mm. Uporaba prekomerne stranske sile na zatičih lahko povzroči zlomi bakrene folije. Povzroča okvara senzorja.
