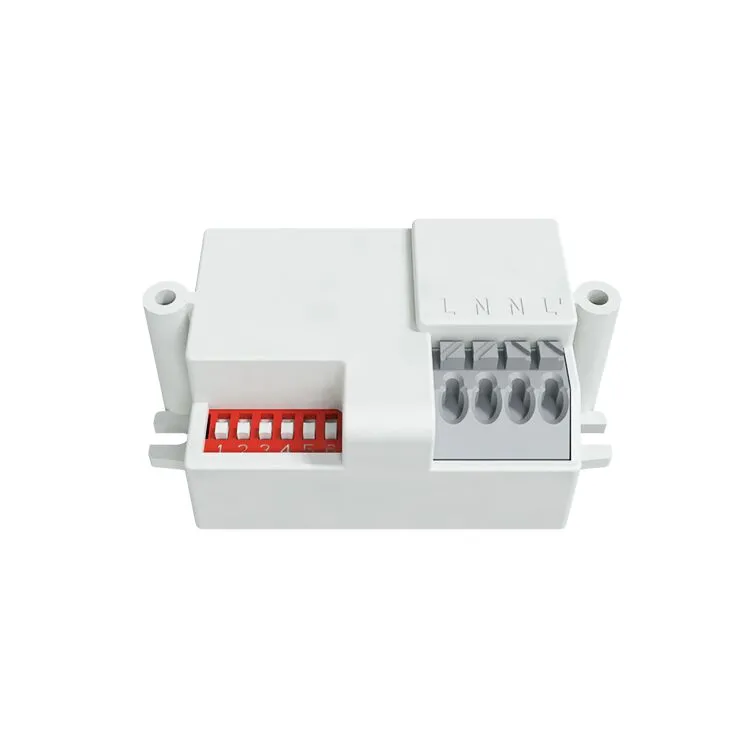

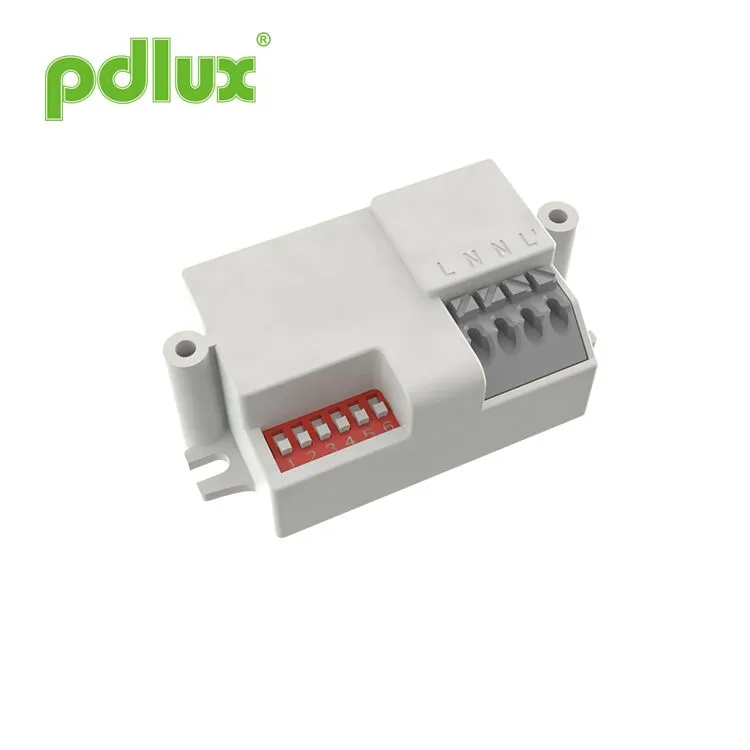

PDLUX PD-MV1031 360 ° Senzor gibanja mikrovalovnega stropa za samodejno vklop/izklop razsvetljave
To je digitalni mikrovalovni senzor, katerega območje zaznavanja je 360 °, delovna frekvenca pa 5,8 GHz. Temelji na dopplerjevem načelu, ki združuje oddajanje in prejemanje. Sprejema MCU (mikro krmilna enota), ki močno poveča njegovo natančnost in zmanjšuje njeno napako. Po videzu je občutljiv in kompakten v strukturi. Lahko se samostojno poveže z obremenitvami ali ga enostavno namestite v luči s svetilko iz stekla ali plastike. Za varnostno zaščito ali varčevanje z energijo se široko uporablja v prehodu, umivalnici, dvigalu, gospodinjstvu ali drugih javnih površinah.
Pošlji povpraševanje

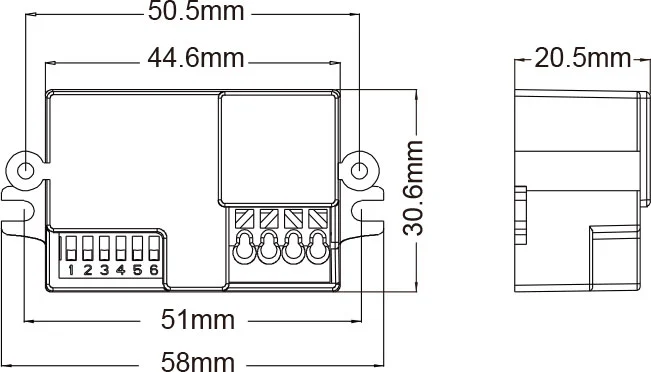

Velikost izdelka
Povzetek
To je digitalni mikrovalovni senzor, katerega območje zaznavanja je 360 °, delovna frekvenca pa 5,8 GHz. Temelji na dopplerjevem načelu, ki združuje oddajanje in prejemanje. Sprejema MCU (mikro krmilna enota), ki močno poveča njegovo natančnost in zmanjšuje njeno napako. Po videzu je občutljiv in kompakten v strukturi. Lahko se samostojno poveže z obremenitvami ali ga enostavno namestite v luči s svetilko iz stekla ali plastike. Za varnostno zaščito ali varčevanje z energijo se široko uporablja v prehodu, umivalnici, dvigalu, gospodinjstvu ali drugih javnih površinah.
Lastnosti
1. Ne škoda oddajanja: Moč oddajnika je nižja od 0,2 MW, kar človeškemu telesu ne škodi.
2. Močna sposobnost proti medsebojnosti lahko deluje v temperaturnem območju -15 ℃ -+70 ℃.
3. Frekvenca je konstantna in frekvenčni premik se ne bo pojavil v frekvenčnem območju.
Informacije o senzorju

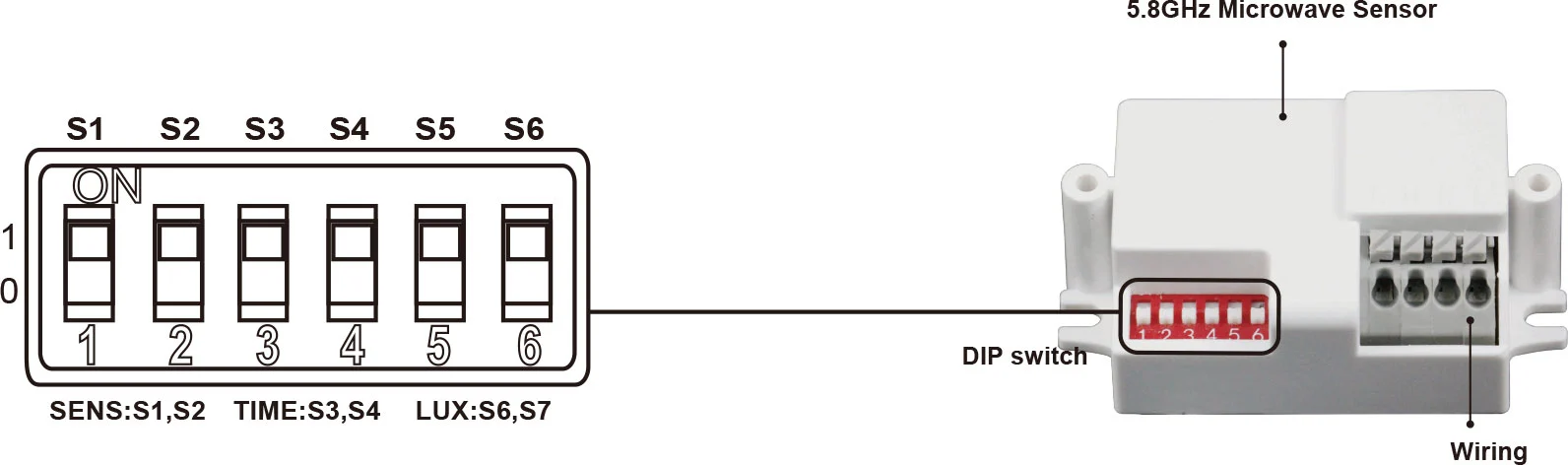

Način nastavitve: stikalo za dip
Specifikacije
| Vir napajanja: | 100-277vac |
| Frekvenca moči: | 50/60Hz |
| HF sistem: | 5.8GHz （Srednja frekvenca） CW Electric Wave, ISM Band |
| Nazivna obremenitev: | 800W Max.Tungsten (220-277vac) 200W max.fluorescent & LED (220-277vac) 400W Max.Tungsten (100-130VAC) 100W max.fluorescent & LED (100-130VAC) |
| Raven zaščite: | IP20, razred II |
| Prenosna moč: | <0,2MW |
| Kot odkrivanje: | 360 ° |
| Razpon odkrivanja: | 3m-5m-7m (polmeri.) (Nastavljivo) |
| Nastavitev časa: | 5Sec-120sec-200Sec, (nastavljivo) |
| Svetlobna kontrola: | 10LUX-50LUX-> 2000LUX, (nastavljivo) |
| Namestitev Sit: | v zaprtih prostorih, pritrditev stropa |
| Poraba energije: | Približno.0.5W |
| Delovna temperatura: | -15 ° C ~+70 ° C. |

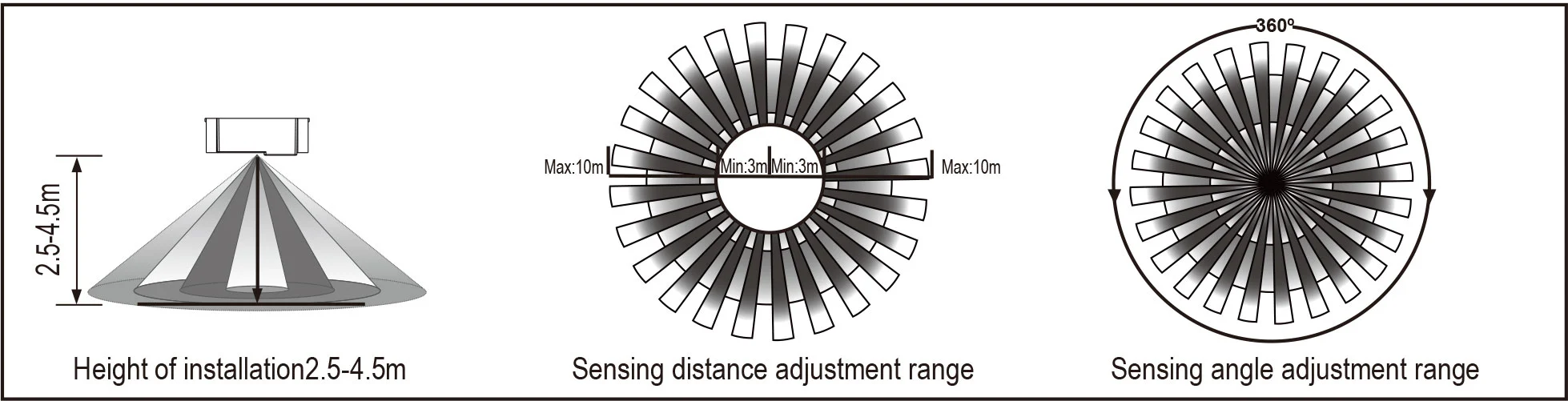

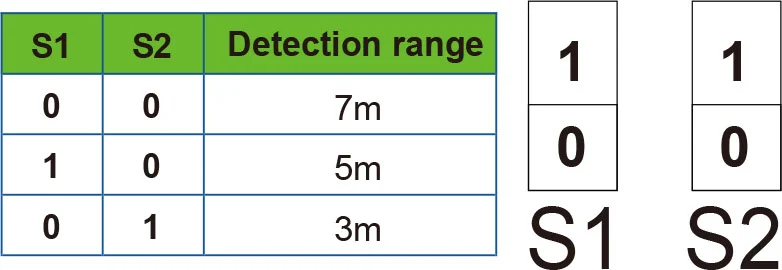

Nastavitev območja zaznavanja (občutljivost) S1 S2
Območje zaznavanja je izraz, ki se uporablja za opisovanje polmerov grobega kroga vlivanja na tleh, ko je nameščen na višini 3 m. Nastavitev stikala na vklop je "1", izklopljen je "0".
OBVESTILO: Pri uporabi tega izdelka prilagodite občutljivost (območje zaznavanja) na ustrezno vrednost, vendar največ, da se izognete nenormalni reakciji, ki jo povzroči enostavno odkrivanje napačnega gibanja z pihajočimi listi in zavesami, malimi živalimi ali motnjami električne omrežja in električne opreme. Vse zgoraj omenjene bo vodilo do reakcije napake. Ko izdelek ne deluje normalno, poskusite ustrezno znižati občutljivost in jo nato preizkusite. Človeško gibanje bo povzročilo indukcijo senzorja, tako da, ko boste pod testiranjem funkcije, pustite indukcijsko območje in ne premikate, da preprečite neprekinjeno delo senzorja.

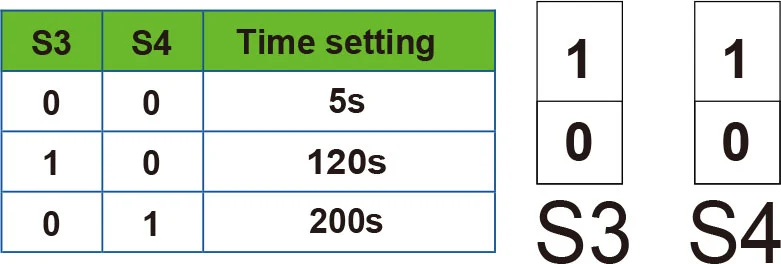

Časovna nastavitev S3 S4
Opredelimo ga lahko od 5 sekund do 200 sekund. Vsako gibanje, odkrito pred tem časom, bo Elapse ponovno zagnal časovnik. Priporočljivo je, da izberete najkrajši čas za prilagajanje območja zaznavanja in za izvedbo testa hoje. Nastavitev stikala na vklop je "1", izklopljen je "0".
Gre predvsem za nastavitev časa zakasnitve od trenutka, ko je bil zaznan signal in svetlobno samodejno do samodejnega lahkega. Čas zakasnitve lahko določite svojim praktičnim potrebam. Toda bolje znižate čas zakasnitve zaradi varčevanja z energijo, saj ima mikrovalovni senzor funkcijo neprekinjenega zaznavanja, to je vsako gibanje, ki je bilo odkrito pred izpadom zamude, ponovno zagnal časovnik in svetloba bo ohranila le, če obstaja človek v območju zaznavanja.

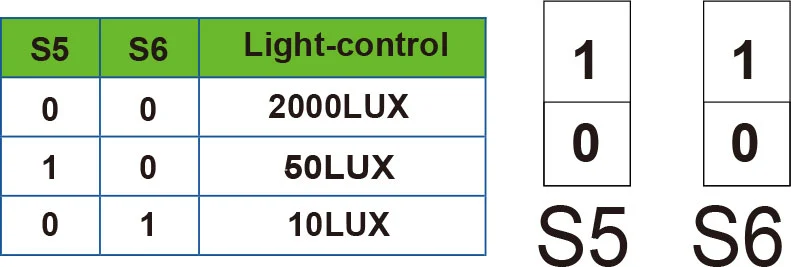

Nastavitev lahkega nadzora S5 S6
Določi ga lahko v razponu 10 ~> 2000 Lux. Za nastavitev stikala je vklopljen "1", izklopljen je "0".
Ta priročnik je namenjen trenutnemu programiranju vsebine tega izdelka, brez predhodnega obvestila so spremembe in spremembe proizvajalca!
Strogo prepovedano je kopirati vsebino priročnika za navodila za kakršen koli drug namen brez dovoljenja podjetja.
| Krivda | Neuspeh vzrok | Rešitev |
| Obremenitev ne deluje. | Svetlobna osvetlitev je nastavljena napačno. | Prilagodite nastavitev obremenitve. |
| Obremenitev deluje ves čas. | Obremenitev je pokvarjena. | Spremenite obremenitev. |
| Moč je izklopljena. | Vklopite napajanje. | |
| V območju odkrivanja je neprekinjen signal. | Preverite nastavitve območja zaznavanja. | |
| Obremenitev deluje, kadar ni zaznanega gibalnega signala. | Svetilka ni dobro nameščena, tako da senzor ne zazna zanesljivih signalov. | Ponovno prilagodite namestitveno mesto. |
| Premik signal zazna senzor (gibanje za steno, gibanje majhnih predmetov itd.) | Preverite nastavitve območja zaznavanja. | |
| Obremenitev ne deluje, ko je odkrit signal gibanja. | Hitrost gibanja je prehitra ali je definirano območje zaznavanja premajhno. | Preverite nastavitve območja zaznavanja. |
OPOZORILO! Naslednje situacije bodo privedle do reakcije napak.
1. BILO, nameščeno na objektu zibanja, bo vodilo do reakcije napak.
2. Stresanje zavese, ki jo piha veter, bo vodila do reakcije napak. Izberite primerno mesto za namestitev.
3. Nameščeno, kjer je promet zaseden, bo vodila do reakcije napak.
4. Iskre, ki jih proizvaja nekatera oprema v bližini, bodo privedle do reakcije napak.
● Prosimo, potrdite s predhodno namestitvijo.
● Za varnostne namene izklopite napajanje pred namestitvijo in odstranjevanjem.
● Kakršne koli izgube, ki jih povzroča nepravilno delovanje, proizvajalec ne prevzema nobene odgovornosti.
