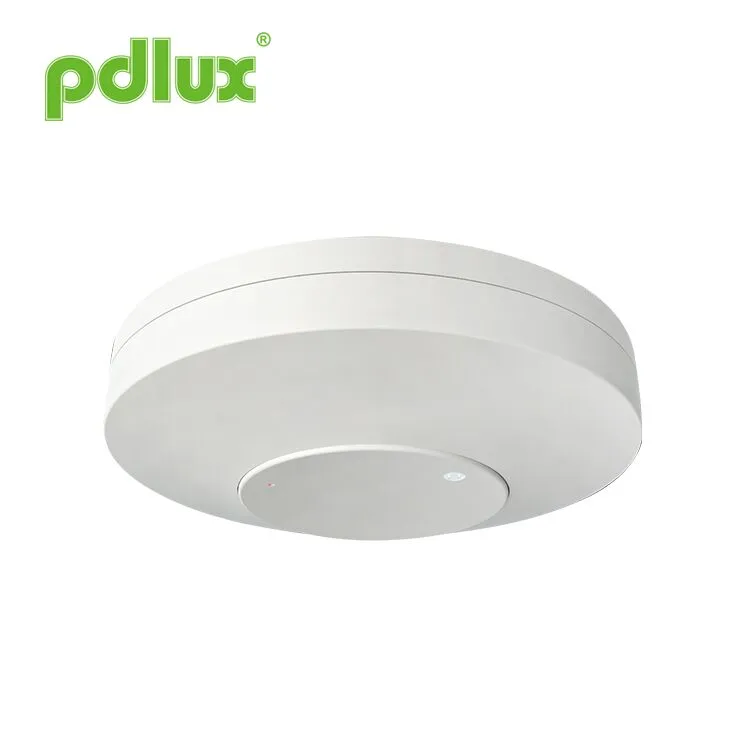

PDLUX PD-M330-K 24GHz MMWAVE SENSOR ODGOVORITEV ŽIVLJENJE
Uporabite FMCW za odkrivanje ljudi na določenem območju. Z združevanjem radarske obdelave signala z natančnim algoritmom zaznavanja človeka je mogoče doseči visoko občutljivost za odkrivanje človeka, ki lahko zazna premikajoče se in stacionarne človeške cilje. Biološka prisotnost (predvsem človeško telo) z značilnostmi, kot sta dihanje in srčni utrip v območju zaznavanja, je zaznana, tako da je človeško telo mogoče zaznati brez gibanja telesa, vključno s spalnimi ljudmi.
Model:PD-M330-K
Pošlji povpraševanje
Povzetek
Uporabite FMCW za odkrivanje ljudi na določenem območju. Z združevanjem radarske obdelave signala z natančnim algoritmom zaznavanja človeka je mogoče doseči visoko občutljivost za odkrivanje človeka, ki lahko zazna premikajoče se in stacionarne človeške cilje. Biološka prisotnost (predvsem človeško telo) z značilnostmi, kot sta dihanje in srčni utrip v območju zaznavanja, je zaznana, tako da je človeško telo mogoče zaznati brez gibanja telesa, vključno s spalnimi ljudmi.
Specifikacije
| Delovna frekvenca: | 24-24.2GHz |
| Nazivna obremenitev: | 800W (uporovni)/300W (kapacitivni) |
| Nazivna napetost: | 100-240V AC, 50/60Hz |
| Izhodni signal: | Stikalo za vklop/izklop |
| Poraba energije v pripravljenosti: | <0,4W |
| Višina namestitve: | 2-3m |
| Polmer odkrivanja: | > 3M (z razponom zaznavanja polmer 1-3 metra) Premakni Polmer odkrivanja do 3-6m. |
| Območje krmiljenja svetlobe: | 5-300LUX - Dnevni čas |
| Izklop zamude: | 5 sekund do 3 minute (nastavljen Čas zakasnitve po potrebi) Raven zaščite IP20 |

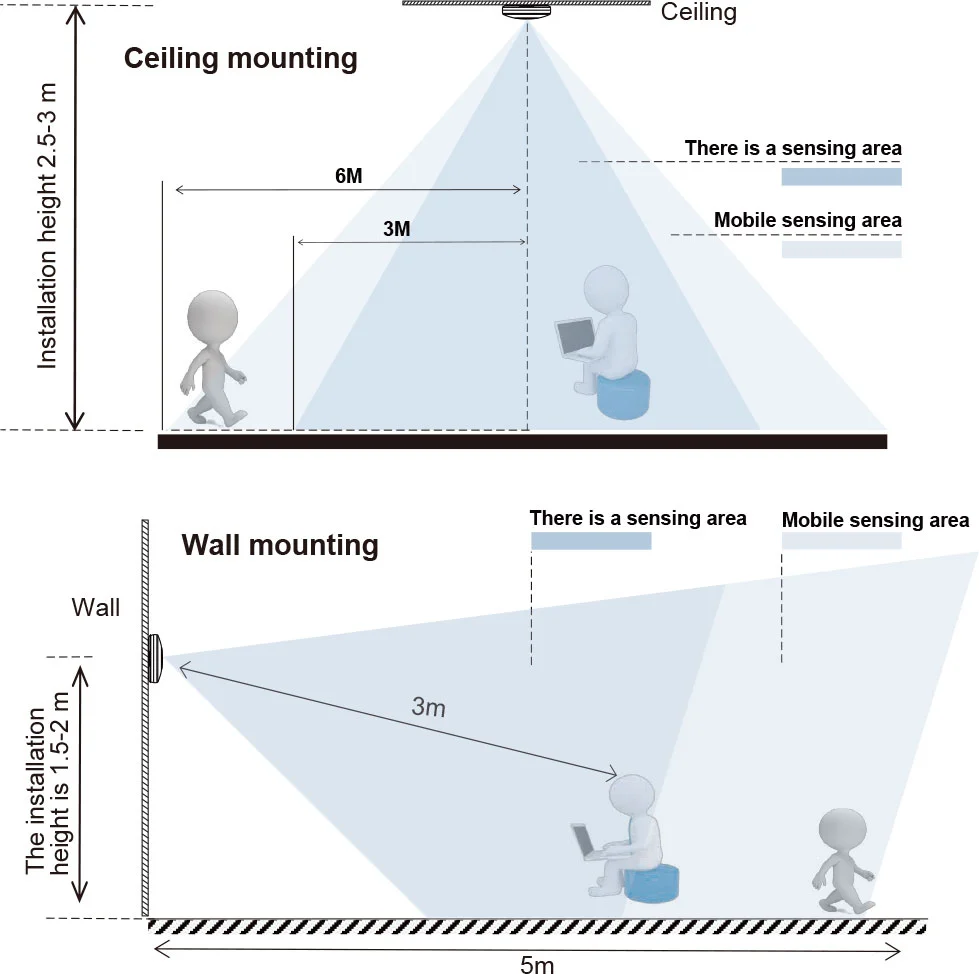

Shematski diagram porazdelitve območja zaznavanja

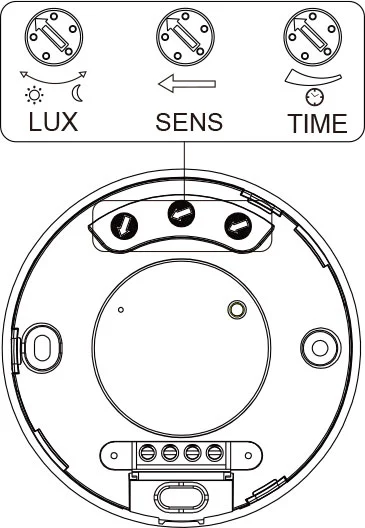

Delovanje
Samodejno prepoznajte dan in noč. Lahko prilagodite ambientsko svetlobo glede na vašo željo: Ko se obrnete na Sonce (Max), bo delovalo podnevi in ponoči. Ko se obrnete na Moon (Min), bo delovalo le v manj kot 10 -letnih okoliščinah. Kar zadeva prilagoditev, glejte način testiranja.
Časovni zamuda se nenehno dodaja: ko prejme drugi indukcijski signal po prvem induktorju, bo še enkrat izračunal čas na preostalem prvem času. (Nastavi čas)
Prilagoditev zamude: lahko nastavite po potrebi. Najmanjša vrednost je 5 sekund, največja vrednost pa 3 minute
(1) Nastavitev nadzora svetlobe
Prilagodite delovno luč. Obrnite se v smeri urinega kazalca, da ga povečate, in v smeri urinega kazalca zavijete, da ga zmanjšate. Ko se obrnete na mini, bo deloval le pod nadzorom svetlobe približno 10LUX, ko se obrne na Max, lahko deluje katero koli svetlobno nadzor.
(2) Nastavitev časa
Prilagodite časovno nastavitev dela nalaganja. Obrnite se v smeri urinega kazalca, da ga povečate in v smeri urinega kazalca obrnete v smeri urinega kazalca. Nastavitev časa je približno 3min, ko se obrnete na Max, nastavitev časa pa je približno 5sec, ko zavijete na Min.
(3) Nastavitev območja zaznavanja (občutljivost)
Razdalja zaznavanja je najmanjša, ko obračate v nasprotni smeri urinega kazalca na dno in največji, ko se v smeri urinega kazalca obrnete na dno.
Največji obseg cilja za odkrivanje radarja je 6m ravna razdalja med človeškim telesom in senzorjem, območje zaznavanja pa 1-6m.
Opomba: Ko se svetloba samodejno izklopi, bo trajalo 1 sekundo, preden bo senzor pripravljen zaznati drugo gibanje, torej samo signal, odkrit 1 sekunde kasneje, lahko svetlobo samodejno.
Gre predvsem za nastavitev časa zakasnitve od trenutka, ko je bil zaznan signal in svetlobno samodejno do samodejnega lahkega. Čas zakasnitve lahko določite svojim praktičnim potrebam. Vendar raje znižate čas zamude zaradi varčevanja z energijo, saj ima infrardeči senzor funkcijo nenehnega zaznavanja, to je vsako gibanje, ki je bilo odkrito pred izpadom zamude, ponovno zagnal časovnik in svetloba bo ohranila le, če obstaja človek v območju odkrivanja.

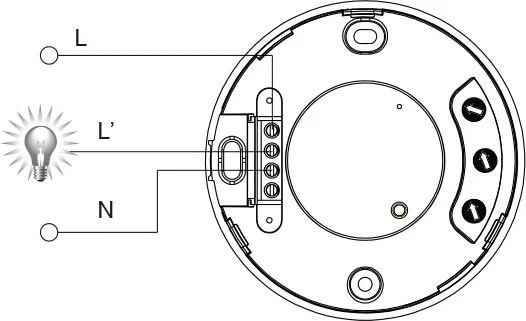

Diagram povezave z žico
● priključite n, l z napajanjem;
● Priključite n, l 'z obremenitvijo.

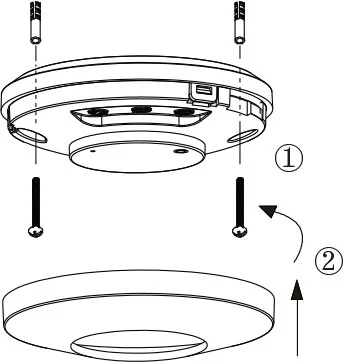

Navodila za namestitev
Opomba:
Pred namestitvijo stikala izklopljeno napajanje
Test
1. Knob Lux zavijte v smeri urinega kazalca do maksimuma (sonce). Knob za čas zavoj v smeri urinega kazalca na minimum. Senzor Sensor Knob v smeri urinega kazalca do največjega.
2. Po vklopu vklopa, če ne zaznamo kontinuiranega signala, bo nadzorovana obremenitev prenehala delovati po 5 sekundah do 3 minute.
3. Ko je zaznana, deluje obremenitev in indikatorska luč je vklopljena. Po 5 sekundah do 3 minute, če ni zaznan kontinuirani signal, indikator luč preneha delovati. Če se signal zazna po 5 sekundah, mora obremenitev začeti delovati, indikatorska luč naj se prižge in neha delovati po 5 sekundah do 3 minute. Trenutno ni zaznan neprekinjeni signal.
4. Zavrtite LUX gumb v nasprotni smeri urinega kazalca na minimum. Če se test izvaja na 10Luxu ali več, obremenitev ne bi smela delovati, potem ko induktivna obremenitev preneha delovati; Če pa okno za zaznavanje pokrijete z neprozornim predmetom (brisačo itd.), Bo obremenitev delovala. Ker ni zaznanih signalov, bi moral obremenitev prenehati delovati v 5 sekundah do 3 minute.
