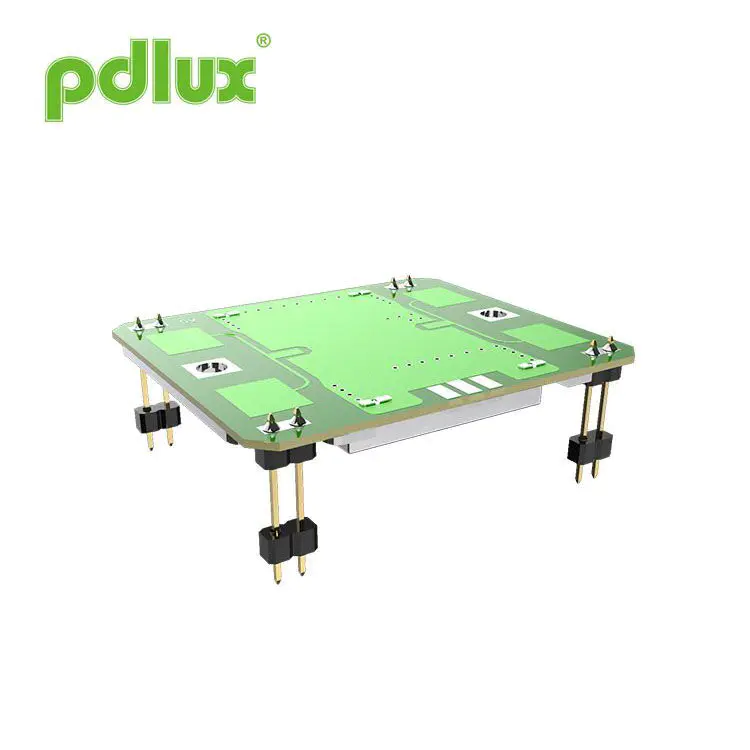

PD-V9-P X-Band mikrovalovni senzor z visoko natančnostjo
Natančnost, zmogljivost in prilagoditev-mikrovalovni senzor gibanja PD-V9-P X z visoko natančnostjo ustreza zahtevam sodobnih sistemov za pametno zaznavanje. PD-V9-P je visoko občutljiv senzor gibanja X-pasu, zasnovan za natančno odkrivanje v različnih okoljih. Podpira prilagajanje frekvence (10.525GHz, 10.587GHz, 10.687GHz) za skladnost z lokalnimi predpisi. S hitrim odzivom in zanesljivim sledenjem gibanja je idealen za IoT naprave, pametno razsvetljavo, avtomatizirano sisteme in zaznavanje industrijskega gibanja. Njegova prilagodljiva zasnova montaže in način PWM z nizko močjo omogočata, da je primeren za energijsko zavedne aplikacije. Ponujamo popolno tehnično podporo in pravočasno dostavo, da zagotovimo vaš uspeh.
Model:PD-V9-P
Pošlji povpraševanje
Velikost
Lastnosti
- Nastavitev frekvence: 10.525-10.587GHz
- vključno z anteno patch
- DRO: dielektrični resonator Oscilato
- Nizek DC tok odtok
- majhna velikost
- skladnost ROHS
Specifikacije
| Predmet | Specifikacije | |
| Nastavitev frekvence | 10.525-10.587GHz (prilagojeno glede na različne zahteve) | |
| Stanje | Ta = +25 c ， vino = +5 vdc | |
| Delovna napetost | +5,0 ± 0,5 VDC | |
| Delovni tok | <32 me tip. | |
| Izhodna moč | 20 MW (13 dBm) E.I.R.P. tip. | |
| Frekvenčna stabilnost | ± 5 MHz max. (TA: -30 do +55 c) | |
| Občutljivost za vračanje | -90 DBC Typ. | |
| Druga harmonska emisija | Razpon -40 dBM | |
| Antenska širina snopa (-3 dB) | E-ravnina | 36 stopinj nom. (Oretični polni kot 72 stopinj) |
| H-ravnina | 72 stopinj nom. (Oretični polni kot 144 stopinj) | |
| RF vmesnik | Patch Antena | |
| Temperaturno območje | -30 do +55 C (standardni obseg uporabe), -40 do +80 C (največji razpon porabe) | |
| Uredba o skladnosti | ETS 300 440 | |
Vzorec sevanja
Kratek uvod
Senzor svetlosti serije PD-V9 deluje v pasu X. Obratovalna frekvenca je v frekvenčnem območju od 10.525GHz do 10.687GHz. Uporabniki morajo nakupe opravljati na podlagi prilagajanja v skladu s frekvenčnimi predpisi države, kjer se nahaja. Na primer, 10.525GHz, 1 0,587GHz, 10.687GHz. Senzorji serije PD-V9 se pogosto uporabljajo v izdelkih za varnost in nadzorne aplikacije, samodejne senzorje vrat, luči za mobilne senzorje, senzorji IoT, hitrostni senzorji in različni izdelki za mobilne senzorje.
Senzor ima H-Plane velike zaznave kota in zaznavanje majhnega kota eplana. Uporabniki lahko senzor popravijo pod različnimi koti, kot je potrebno med uporabo. Kot da bi uporabniki želeli, da je delovni tok senzorja čim manjši, lahko način napajanja senzorja nastavite na način PWM (delovni cikel), ki lahko učinkovito zmanjša delovni tok.
Možne težave
Ko uporabniki med uporabo ali neposredno nadomeščajo originalni senzor.
1. Prva uporaba:
Ko prvič uporabljate senzor gibanja mikrovalovne pečice PD-V9-P X z visoko natančnostjo in naletite na visoko občutljivost ali nezadostno občutljivost, morate najprej preveriti stanje nastavitve ojačanja ojačevalnega vezja. In ali je metoda izračuna, ki jo MCU uporablja za obdelavo signalov, primerna. Na splošno je enostavno najti rešitev.
2. Možna vprašanja, ki se lahko pojavijo pri neposredni zamenjavi predhodno uporabljenih senzorjev:
Pri neposredni zamenjavi predhodno uporabljenih senzorjev lahko obstajajo tudi vprašanja visoke občutljivosti in nizke občutljivosti, ki jih je mogoče enostavno rešiti. Zadostno je preprosto povečanje ojačevalnega vezja ali zmanjšanje dobička ojačevalnega vezja. Ni treba upoštevati algoritma obdelave signalov MCU.
Pomagajte, ki jih lahko začetniki potrebujejo pri uporabi:
Če naletite na težave med uporabo senzorjev serije PD-V9 in potrebujete pomoč. Lahko nas kontaktirate po e -pošti. Na splošno je mogoče dobiti odgovore.
Uvod izdelka:
Uvod izdelka se lahko kadar koli spremeni in izboljša s PDLUX. Ni nujno, da bodo vsi pravočasno obveščeni.
