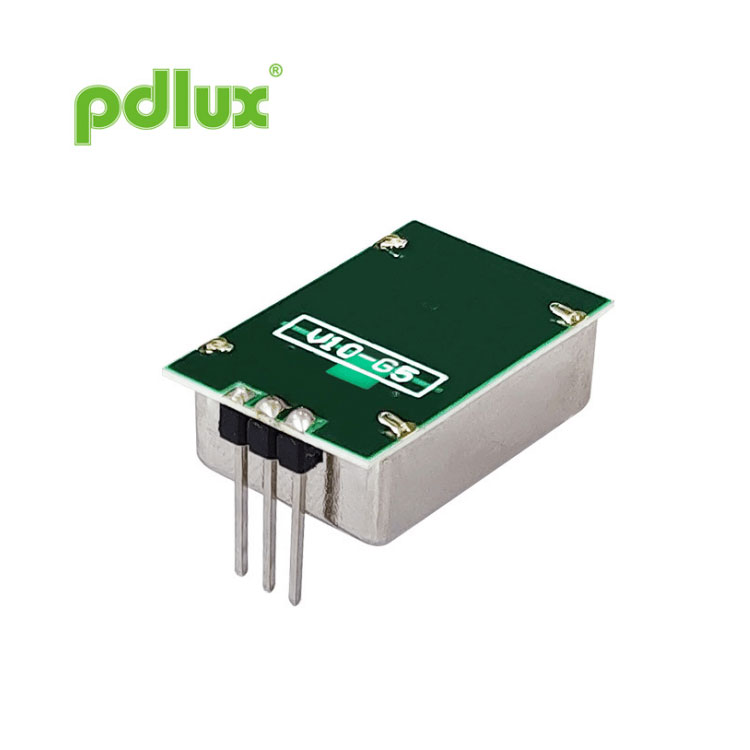

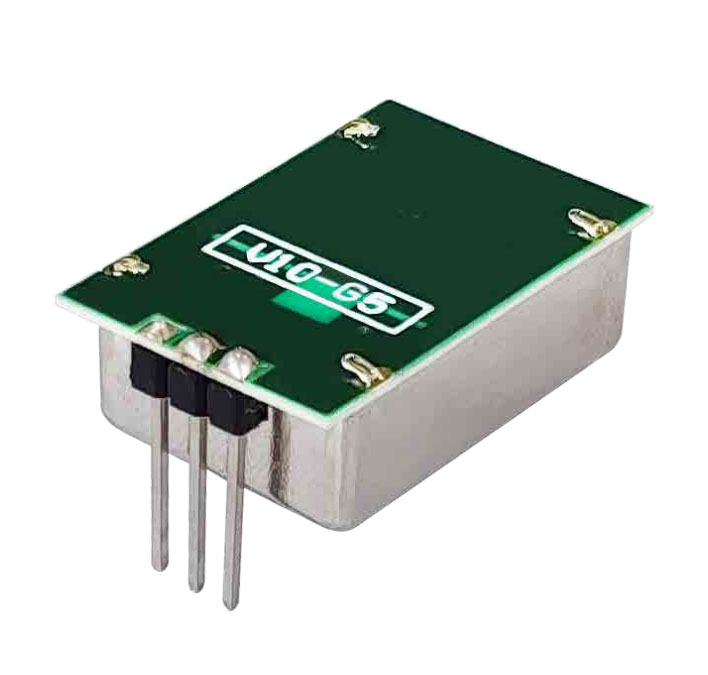

PD-V10-G5 Miniaturna mikrovalovna sprejemno-sprejemna enota X-pasu detektorja gibanja
Izdelani interno v tovarni Pdlux na Kitajskem, smo priznani proizvajalec in dobavitelj miniaturne mikrovalovne oddajne-sprejemne enote PD-V10-G5 PD-V10-G5 in natančno spremljamo vsak korak proizvodnje, da zagotovimo kakovost in jasne cene ter našim strankam zagotavljamo stroškovno učinkovite rešitve.
Pošlji povpraševanje
Enota, nameščena v kovinski pločevinki, ima oscilator, stabiliziran z dielektričnim resonatorjem, ki zagotavlja stabilno delovanje v širokem temperaturnem območju v CW ali impulznem načinu z nizkim delovnim ciklom in integriranim homodinski sprejemnik za večjo občutljivost in zanesljivost.
Ta družina modulov je na voljo z napajalno napetostjo +5 V ali +3 V.
Osnovni princip delovanja je zaznavanje frekvenčnega premika med oddanim in sprejetim signalom
odbija nazaj od premikajočega se predmeta v vidnem polju enote.
Enota proizvaja izhodni signal nizke ravni, ki ga je mogoče ojačati in obdelati, da zagotovi zvočni ali vizualni alarm
signal in uporablja nizkocenovne proizvodne tehnike za površinsko montažo, ki so se na terenu izkazale kot robustne in
zanesljiv.
| Del ŠT. | Država | Pogostost | Komentarji |
| PD-V10-501 | Združeno kraljestvo | 10,587 GHz (5 V) | |
| PD-V10-502 | ZDA | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgija, Nizozemska, Italija | 10,525 GHz (5 V) | Ustreza direktivi RED |
| PD-V10-301 | Združeno kraljestvo | 10,587 GHz (3V) | |
| PD-V10-302 | Belgija, Nizozemska, Italija | 10,525 GHz (3V) | Ustreza direktivi RED |
| Pogostost | Glej tabelo zgoraj |
| Izhodna moč (min.) | 5 dBm EIRP |
| Delovna napetost | +5 V ± 0,25 V +3 V ± 0,15 V |
| Delovni tok (CW) | 25 mA (največ) 20 mA (tip.) |
| Harmonične emisije | <-30dBm |
| Povprečni tok (5 % DC) | 1 mA tip. |
| Širina impulza (min.) | 5 µsek |
| Delovni cikel (min.) | 1 % |
| Frekvenca ponavljanja impulza | 2-4 KHz |
| Občutljivost (za razmerje S/N 10 dB) | -84 dBm |
| Šum (merjen v pasovni širini od 3Hz do 80Hz) | < 30 µV |
| Dobiček | 5 dBi |

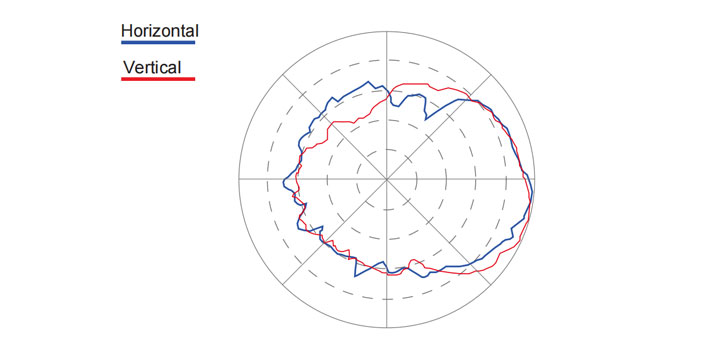

| -3 dB širina snopa | |
| E Letalo | 50° |
| H letalo | 60° |
| Teža | 4 g |

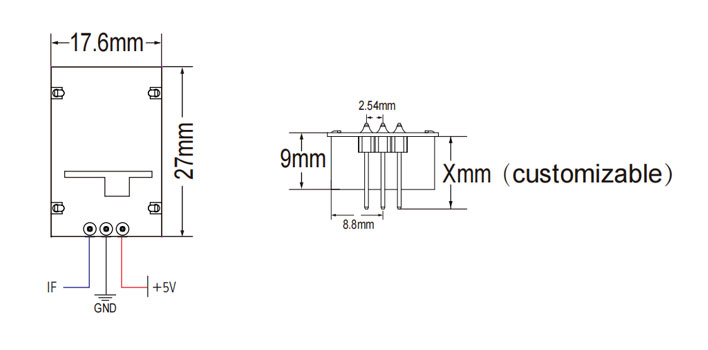

| Konektorji glave nožic | 2,54 mm razmik X3 |
| Skladno z RoHS | |
| moč/temp. Koeficient (nad območjem delovne temperature) | 3 dB |
| Frekvenca/temp. Koeficient (nad območjem delovne temperature) | 6,5 MHz |
| Delovna temperatura | -20°C do +70°C |
Moč izhoda senzorja （obseg zaznavanja） je odvisen od razmerja med signalom in šumom. Senzor lahko deluje tudi pri višji ali nižji od nazivne delovne temperature, vendar bo zmogljivost zmanjšana. Da bi se izognili poškodbam naprav, bodite previdni med rokovanjem. Pravilna elektrostatična razelektritev (ESD) previdnostne ukrepe je treba upoštevati na vseh stopnjah skladiščenja, rokovanja, sestavljanja in preskušanja.
