PDLUX uvaja nadgrajene module PD-V9H/PD-V9P/PD-V9S X-pasovnega dopplerskega zaznavanja, neobvezna različica brez pinov po meri
Ningbo PDLUX Electronic Technology uradno lansira izboljšane Dopplerjeve radarske senzorje X-pasu PD-V9, vključno s PD-V9H, PD-V9P in PD-V9S. Z različnimi postavitvami pinov in dvema glavnima frekvenčnima možnostma skupaj z izbirno prilagoditvijo brez pinov, serija izpolnjuje različne zahteve glede postavitve tiskanih vezij svetovnih proizvajalcev elektronike.

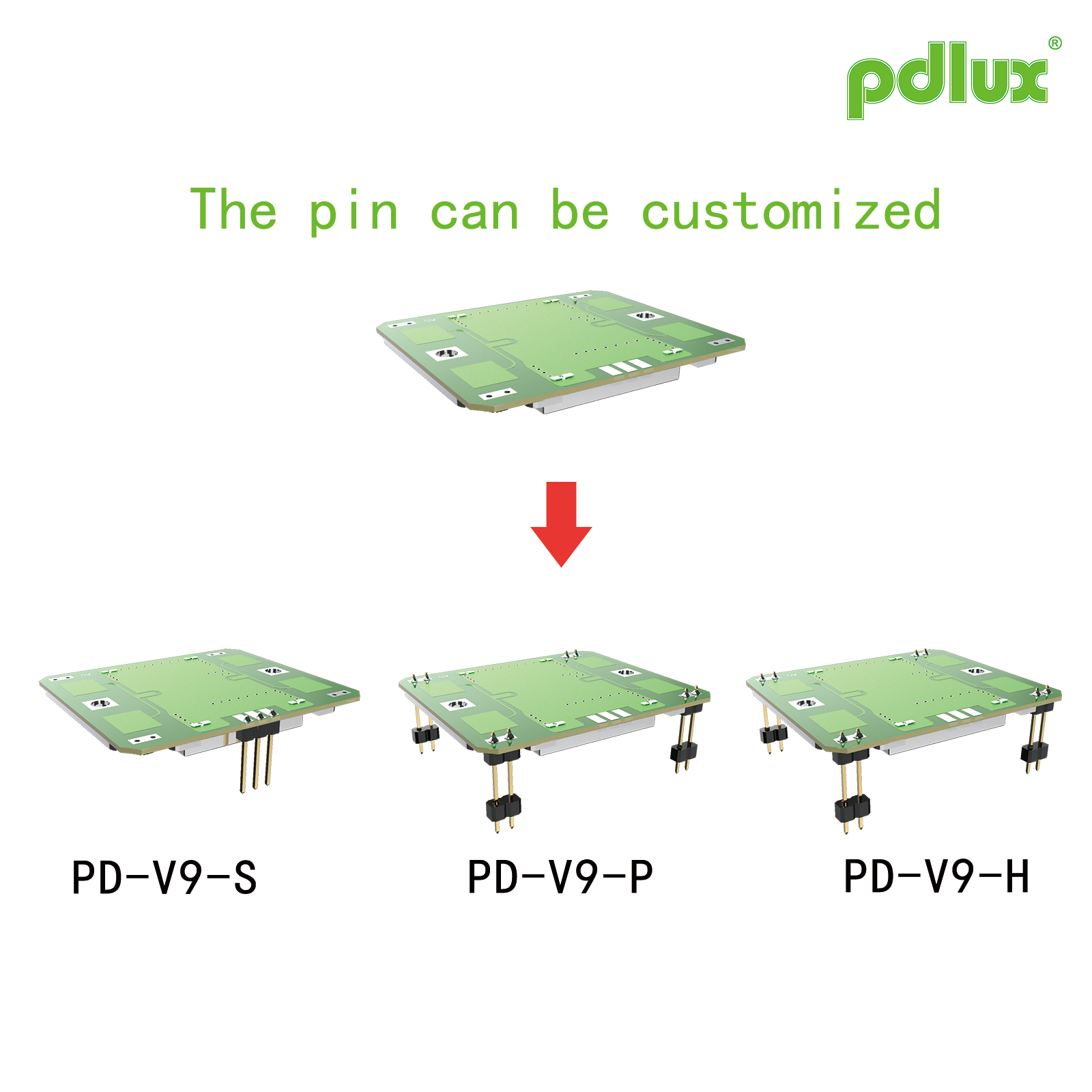

Razlikovanje jedra: postavitev pinov in izbira frekvence
Vsi trije modeli imajo enako vezje, anteno in električno zmogljivost, z razlikami le v razmiku nožic in delovni frekvenci, da ustrezajo regionalnim radijskim standardom:
· PD-V9H:10,587GHz±10MHz (EU standardna frekvenca), X1=3,4 mm, X2=9,8 mm razmik med nožicami za skupno evropsko in ameriško zasnovo PCB
· PD-V9P:10,525 GHz ± 20 MHz (univerzalna frekvenca po vsem svetu), kompaktni X1=3 mm, X2=8,9 mm zatiči za zmanjšanje odtisa PCB
· PD-V9S:10,525 GHz ± 20 MHz, standardna postavitev nožic 3,4/9,8 mm za neposredno zamenjavo starejših senzorjev
Možnost po meri:Goli moduli brez nožic za montažo SMD so na voljo na zahtevo; Velikost X3 je mogoče prilagoditi specifikacijam kupca.
Enotne vrhunske specifikacije za vse serije PD-V9
Zgrajena z DRO dielektričnim resonatorskim oscilatorjem in integrirano patch anteno, ima celotna serija enake specifikacije:
· Napajalna napetost: DC5V±0,5V, tipični tok pod 32mA; Podprt način napajanja PWM za izjemno nizko porabo energije
· Tipični EIRP: 13dBm(20mW), sprejemna občutljivost -90dBc, drugi harmonik ≤-40dBm
· Delovna temperatura: -30℃~+55℃ običajno območje, razširjeno od -40℃ do +80℃
· Kot žarka: 36° E-ravnina, 72° H-ravnina; na voljo prilagodljiv kot namestitve
· RoHS certificiran in skladen z ETS 300 440 za odobritev svetovnega trga
Široki scenariji uporabe
Idealno za avtomatska vrata, luči s senzorji gibanja, varnostne alarme, senzorje prisotnosti IoT in opremo za zaznavanje hitrosti. Pri zamenjavi starih radarskih modulov morajo uporabniki prilagoditi samo ojačanje ojačevalnika, da rešijo težave z občutljivostjo brez revizije kode MCU, kar močno zmanjša stroške razvoja.
