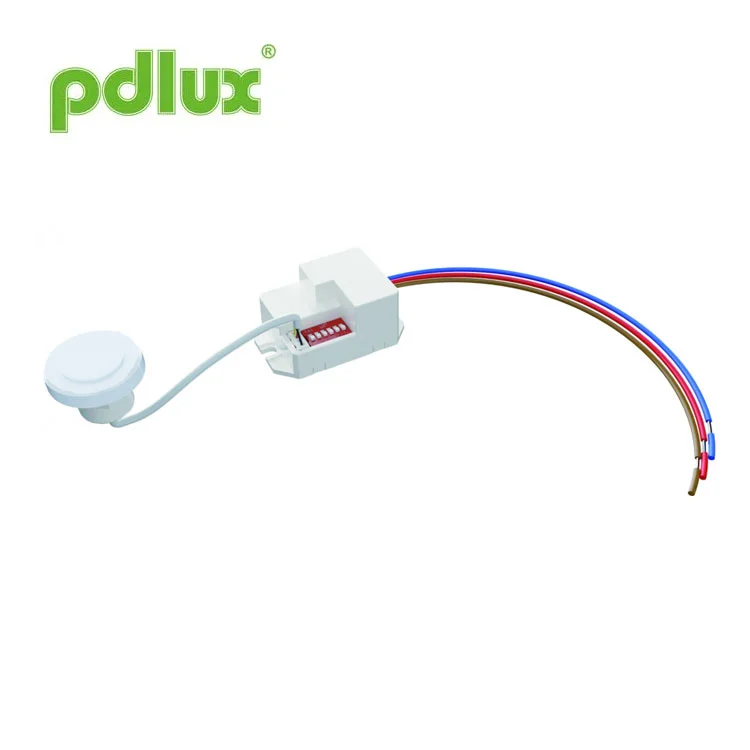

Nov mikrovalovni senzor z okroglo glavo 5,8 GHz za ozke hodnike in stopnice
Model:PD-MB15F
Pošlji povpraševanje

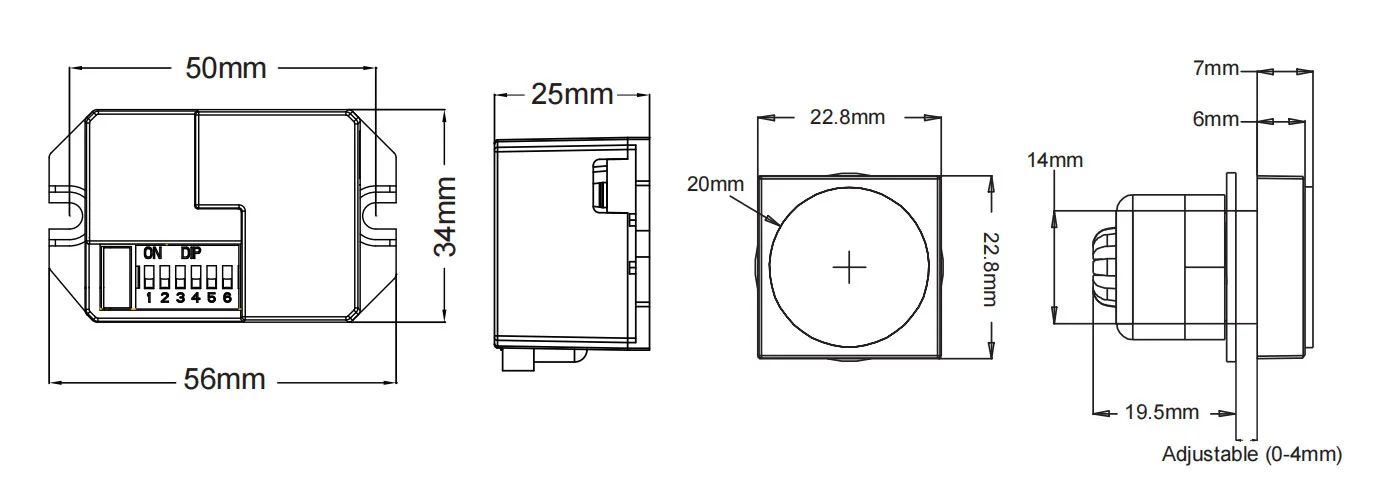

Velikost izdelka
Povzetek
To je visoko natančen digitalni mikrovalovni senzor, katerega obseg zaznavanja je 360° in delovna frekvenca 5,8 GHz. Temelji na Dopplerjevem principu, ki združuje oddajanje in sprejemanje. Sprejema MCU (Micro Control Unit), ki močno poveča njegovo natančnost in zmanjša stopnjo napak. Je občutljivega videza in kompaktne strukture. Lahko se samostojno priključi na bremena ali enostavno vgradi v svetila s senčnikom iz stekla ali plastike. Široko se uporablja na prehodih, umivalnicah, dvigalih, gospodinjstvih ali drugih javnih površinah za varnostno zaščito ali varčevanje z energijo.
Lastnosti
1. Škoda brez sevanja: njegova moč oddajnika je nižja od 0,2 mW, kar ne škoduje človeškemu telesu.
2. Močna sposobnost preprečevanja motenj, lahko deluje v temperaturnem območju od -15 ℃ do +70 ℃.
3. Frekvenca je konstantna in v frekvenčnem območju ne bo prišlo do premika frekvence.

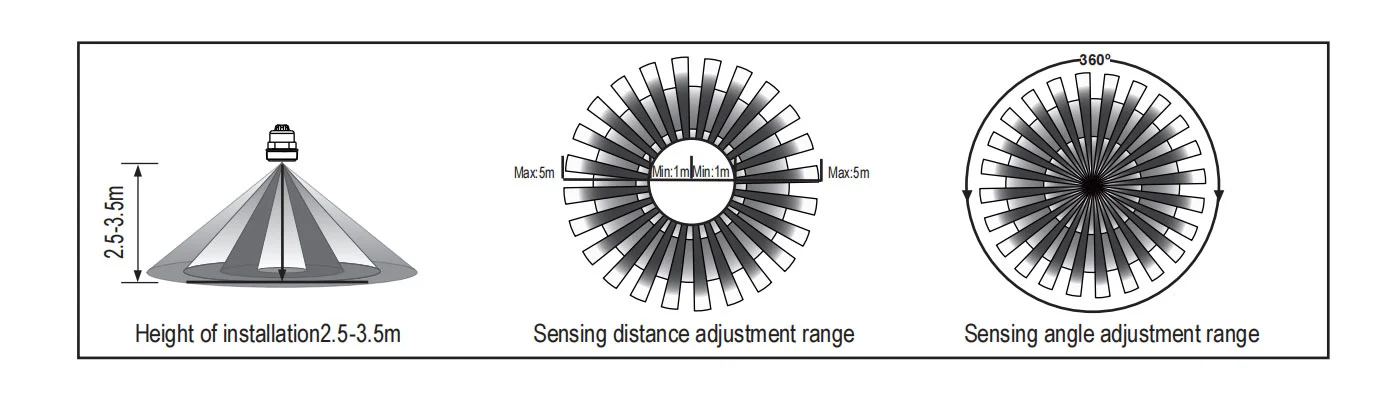

Informacije o senzorju

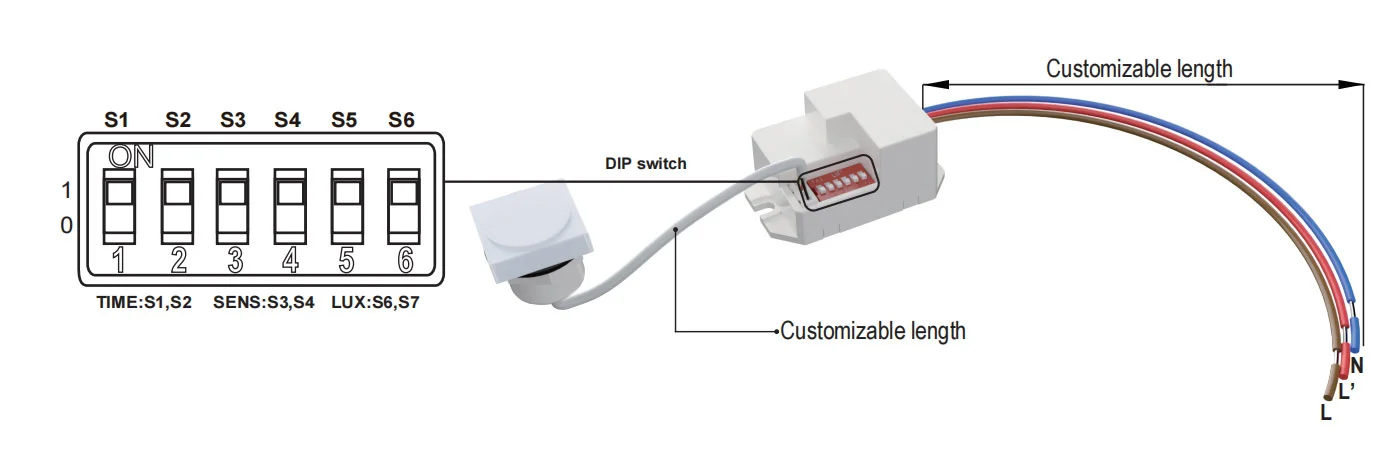

Način nastavitve: DIP stikalo
Specifikacije
=| Vir energije | 220-240VAC |
| Frekvenca napajanja | 50Hz |
| HF sistem | 5,8 GHz（sredinska frekvenca）CW električni val, pas ISM |
| Nazivna obremenitev | 800 W maks.volfram 200 W maks. fluorescentne in LED |
| Stopnja zaščite | IP20, razred II |
| Namestitev sit | v zaprtih prostorih, stropna montaža |
| Prenosna moč | <0,2 mW |
| Kot zaznavanja | 360° |
| Območje zaznavanja | 1m-2m-4m-5m (polmeri.) (nastavljiv) |
| Nastavitev časa | 8sek-3min-10min-15min, (nastavljivo) |
| Nadzor svetlobe | 10LUX-50LUX- >2000LUX, (nastavljiv |
| Poraba energije | pribl.0,5W |
| Delovna temperatura | -15°C~+70°C |
Nastavitev časa S1 S2
Lahko ga opredelimo kot 8 sekund do 15 minut. Vsako gibanje, zaznano pred tem časom, bo znova zagnalo časovnik. Priporočljivo je, da izberete najkrajši čas za prilagoditev območja zaznavanja in za izvedbo preizkusa hoje. Za nastavitev stikala na VKLOP je »1«, na IZKLOP je »0«.
Namenjen je predvsem prilagoditvi časa zakasnitve od trenutka, ko je signal zaznan in se samodejno vklopi lučka, do samodejnega izklopa luči. Čas zakasnitve lahko določite glede na vaše praktične potrebe. Zaradi varčevanja z energijo pa je bolje, da zmanjšate čas zakasnitve, saj ima mikrovalovno tipalo funkcijo neprekinjenega zaznavanja, to pomeni, da vsako gibanje, zaznano pred iztekom časa zakasnitve, ponovno zažene časovnik in lučka bo svetila le, če je v območju zaznavanja človek.
Nastavitev območja zaznavanja (občutljivost) S3 S4
Obseg zaznavanja je izraz, ki se uporablja za opis polmerov približno kroga, odlitega na tla, ko je nameščen na višini 3 m. Za nastavitev stikala na VKLOP je »1«, na IZKLOP je »0«.
Opomba: ko uporabljate ta izdelek, nastavite občutljivost (obseg zaznavanja) na ustrezno vrednost, vendar največjo, da se izognete nenormalni reakciji, ki jo povzroči enostavno zaznavanje napačnega gibanja zaradi pihanja listja in zaves, majhnih živali ali motenj električnega omrežja in električne opreme. Vse zgoraj omenjeno bo vodilo do reakcije na napako. Če izdelek ne deluje normalno, poskusite ustrezno znižati občutljivost in ga nato preizkusite. Človeško gibanje bo povzročilo indukcijo senzorja, zato med preskušanjem delovanja zapustite območje indukcije in se ne premikajte, da preprečite neprekinjeno delovanje senzorja.
Nastavitev nadzora svetlobe S5 S6
Lahko se določi v območju 10~>2000 LUX. Za nastavite stikalo na VKLOP je "1", na IZKLOP je "0".
Ta priročnik je za programiranje trenutne vsebine tega izdelka, morebitne spremembe in modifikacije proizvajalca so možne brez obvestila!
Brez dovoljenja podjetja je strogo prepovedano kopirati vsebino navodil za uporabo za kakršne koli druge namene.
| Napaka | Vzrok okvare | rešitev |
| Obremenitev ne deluje. | Osvetlitev je nepravilno nastavljena. | Prilagodite nastavitev obremenitve. |
| Tovor je pokvarjen. | Spremenite obremenitev. | |
| Napajanje je izklopljeno. | Vklopite napajanje. | |
| Obremenitev deluje ves čas. | V območju zaznavanja je neprekinjen signal. | Preverite nastavitve za območje zaznavanja. |
| Obremenitev deluje, ko je ni zaznanega signala gibanja. | Svetilka ni dobro nameščena, tako da senzor ne deluje zazna zanesljive signale. | Ponovno prilagodite mesto namestitve. |
| Signal premikanja zazna senzor (gibanje za steno, premikanje majhnih predmetov itd.) | Preverite nastavitve območja zaznavanja. | |
| Obremenitev ne deluje, ko je zaznan signal gibanja. | Hitrost gibanja je prehitra ali pa je definirano območje zaznavanja premajhno. | Preverite nastavitve območja zaznavanja. |
Opozorilo! Naslednje situacije bodo povzročile reakcijo na napako.
1. Namestitev na predmet, ki se ziba, bo povzročil napako.
2. Tresenje zavese, ki jo piha veter, bo povzročilo napako. Izberite primerno mesto za namestitev.
3. Namestitev na mestu, kjer je promet zaseden, bo povzročilo reakcijo na napako.
4. Iskre, ki jih proizvaja neka oprema v bližini, bodo povzročile napako.
● Prosimo, potrdite s predhodno namestitvijo.
● Iz varnostnih razlogov pred namestitvijo in odstranitvijo izklopite napajanje.
● Proizvajalec ne prevzema nobene odgovornosti za morebitne izgube, nastale zaradi nepravilnega delovanja.
