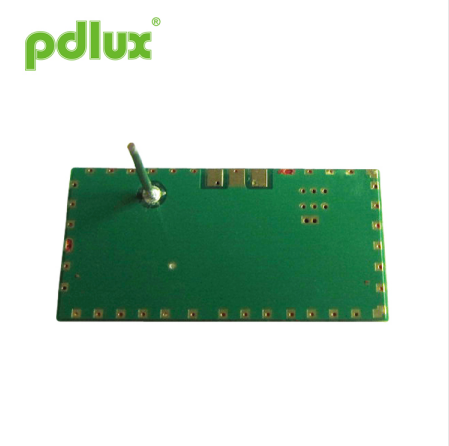

Modul mikrovalovnega HF senzorja
Modul mikrovalovnega HF senzorja je dvostatični Dopplerjev sprejemno-sprejemni modul C-pasu. Sprejema zunanje vezje ojačanega signala z vgrajenim resonatorskim oscilatorjem (CRO). Bolj občutljivo in manjša poraba energije kot V2. Strankam je priročno razvijati različne izdelke.
Model:PD-V4
Pošlji povpraševanje
Modul mikrovalovnega HF senzorja
 |
Uporaba mikrovalovnega HF senzorskega modula ● Inteligentno stikalo ● Samodejna osvetlitev ● Zaznavanje vsiljivca Značilnost in prednost ● Nizka brezžična izhodna moč ● Nizka poraba energije ● Brezkontaktno zaznavanje ● Enostavno ujemanje z zunanjim vezjem ● Visoka sposobnost preprečevanja motenj ● Ustreza različnim težkim okoljem ● Nizka raven hrupa Modul mikrovalovnega HF senzorja C-band Bi-Static Doppler sprejemno-sprejemni modul. Sprejema vgrajeno zunanje vezje ojačanega signala resonatorskega oscilatorja (CRO). Bolj občutljiv in nižja poraba energije kot V2. Strankam je priročno razvijati različne izdelke. Ta modul je idealno primeren za senzorje zasedenosti v avtomatskih stikalih za razsvetljavo. Lahko se uporablja tudi za stropne detektorje vsiljivcev. V skladu z EN 300440-V2.1.1、EN 62479：2010,RED direktiva-2014/53/eu V skladu z delom 15.249 FCC V skladu z EN 62321, Direktiva ROHS-2011/65/eu V skladu z Direktivo REACH-1907/2006/ec |
|
Parameter |
Opombe |
Min |
Tip |
Maks |
Enote |
|
Nastavitev frekvence |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Sevana moč (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Čas poravnave |
|
5 |
10 |
20 |
μsek |
|
Moč prejetega signala |
2 |
150 |
200 |
300 |
μVp-p |
|
Hrup |
3 |
0.5 |
|
2 |
mVrms |
|
Napajalna napetost |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Trenutna poraba |
|
12 |
12.5 |
13.5 |
mA |
|
Frekvenca ponavljanja impulza |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Pulzna širina |
4 |
15 |
50 |
70 |
μsek |
|
delovna temperatura |
|
-15 |
22 |
90 |
℃ |
|
Utež |
|
4.5 |
4.8 |
5.3 |
g |
Opomba 1: sevane emisije so zasnovane v skladu s pravili FCC.
Opomba 2: Moč prejetega signala (RSS) je izmerjena pri skupni enosmerni izgubi poti 64 dB.
Opomba 3: Šumne napetosti so izmerjene od 10 Hz do 100 Hz na izhodnih vratih znotraj brezzvočne komore.
Opomba 4: impulzno delovanje
