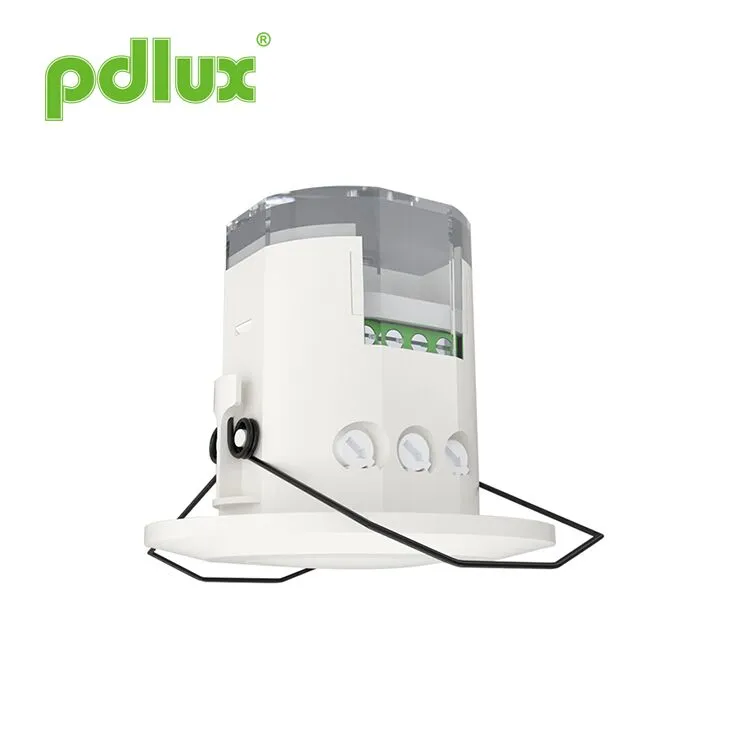

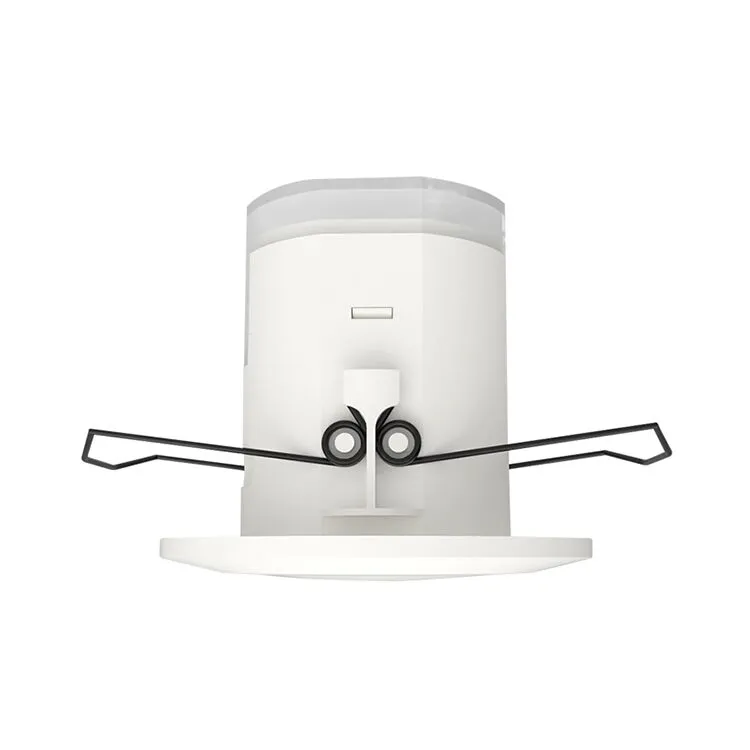

Dopplerjev radarski mikrovalovni senzor gibanja

Dopplerjev radarski mikrovalovni senzor gibanja se široko uporablja na prehodih, umivalnicah, dvigalih, gospodinjstvih ali drugih javnih površinah za varnostno zaščito ali varčevanje z energijo. Velja za več tehničnih patentov in je popolna izbira za vaše inteligentno življenje.

Model:PD-MV1018B

Pošlji povpraševanje

Dopplerjev radarski mikrovalovni senzor gibanja

Povzetek
To je visoko natančen digitalni mikrovalovni senzor, katerega obseg zaznavanja je 360° in delovna frekvenca 5,8 GHz. Temelji na Dopplerjevem principu, ki združuje oddajanje in sprejemanje. Sprejema MCU (Micro Control Unit), ki močno poveča njegovo natančnost in zmanjša stopnjo napak. Je občutljivega videza in kompaktne strukture. Lahko se samostojno priključi na bremena ali enostavno vgradi v svetila s senčnikom iz stekla ali plastike. Široko se uporablja na prehodih, umivalnicah, dvigalih, gospodinjstvih ali drugih javnih površinah za varnostno zaščito ali varčevanje z energijo. Velja za več tehničnih patentov in je odlična izbira za vaše inteligentno življenje.

Lastnosti
1. Škoda brez sevanja: njegova moč oddajnika je nižja od 0,3 mW, kar ne škoduje človeškemu telesu.
2. Zanesljivo in stabilno delovanje: uporablja RC filtriranje in digitalno filtriranje pri digitalni obdelavi. Uporablja tudi tehnologijo digitalnega ničelnega sprožilca, kar pomeni, da bo na ničelni točki samodejno povezan ali samodejno prekinjen. Za nadzor izhoda uporablja rele visoke moči Tyco, ki zagotavlja njegovo zanesljivo delovanje. Sprejema čip za upravljanje porabe energije, ki zagotavlja njegovo stabilno delovanje pri 100-240VAC.

Specifikacije

Vir napajanja: 100-240VAC
Frekvenca napajanja: 50/60Hz
Nazivna obremenitev: 1100 W Maks. volfram (220-240VAC)
550 W maks. fluorescentne in LED (220-240VAC)
550 W maks. volfram (100-130VAC)
275 W maks. fluorescentne in LED (100-130VAC)
Oddajna moč: <0,2mW
Delovna temperatura: -15°C~+70°C
Stopnja zaščite: IP20, razred II
Nastavitev časa: 8 sekund do 12 minut (nastavljivo)

Kot zaznavanja: 360° (stropna namestitev),
180° (montaža na steno)
Območje zaznavanja: 2-10 m (polmeri) (nastavljivo)、
(Stropna montaža)
25 m maks. (polmeri) (nastavljivo)
(stenska montaža)
Nadzor svetlobe: 2-2000LUX (nastavljiv)
Namestitev: notranja, stropna montaža
HF sistem: 5,8 GHz CW električni val, pas ISM

Informacije o senzorju

Aplikacije
Mikrovalovi lahko prodrejo skozi steklo, plastiko in les, zato je mikrovalovni senzor mogoče namestiti v senčilo iz določene debeline stekla, plastike ali lesa. Na primer, uporaba v luči, samo če vzpostavite povezavo, kot je prikazano spodaj, lahko spremenite običajne luči v luči s samodejnim zaznavanjem.

Eno ali več lahko namestite znotraj stropa ali tal, da nadzirate celoten prehod.
Prijazen opomnik: pri namestitvi dveh ali več mikrovalovnih pečic skupaj, se morate držati 4 metre ena od druge, sicer bo interferenca med njimi povzročila napako.

Prvi način nastavitve: potenciometer

Nastavitev območja zaznavanja (občutljivost)
	Obseg zaznavanja je izraz, ki se uporablja za opis polmerov približno kroga, ki se odliva na tla, ko je nameščen na višini 2,5 m. Zasukanje gumba do konca v nasprotni smeri urinega kazalca je najmanjši obseg, do konca v smeri urinega kazalca pa največji.
Opomba:zgornji obseg zaznavanja je dosežen v primeru osebe, ki je visoka med 1,6 m in 1,7 m s srednjo postavo in se premika s hitrostjo 1,0 do 1,5 m/s. če se spremeni postava, postava in hitrost gibanja osebe, se spremeni tudi obseg zaznavanja. Opaziti:ko uporabljate ta izdelek, nastavite občutljivost (razpon zaznavanja) na ustrezno vrednost, vendar največjo, da se izognete nenormalni reakciji, ki jo povzroči enostavno zaznavanje napačnega gibanja zaradi pihanja listja in zaves, majhnih živali ali motenj električnega omrežja in električna oprema. Vse zgoraj omenjeno bo vodilo do reakcije na napako. Ko izdelek ne deluje normalno, poskusite ustrezno znižati občutljivost in ga nato preizkusite. Človeško gibanje bo povzročilo indukcijo senzorja, zato med preskušanjem delovanja zapustite območje indukcije in se ne premikajte, da preprečite senzor deluje neprekinjeno. Prijateljsko opozorilo:pri namestitvi dveh ali več mikrovalovnih pečic skupaj, se morate držati 4 metre ena od druge, sicer bo interferenca med njimi povzročila napako.
Nastavitev časa
	Določite ga lahko od 8 sekund (obrnite do konca v nasprotni smeri urinega kazalca) do 12 minut (obrnite do konca v desno). Vsako gibanje, zaznano pred tem časom, bo znova zagnalo časovnik. Priporočljivo je, da izberete najkrajši čas za prilagoditev območja zaznavanja in za izvedbo preizkusa hoje.
OPOMBA:Ko se lučka samodejno izklopi, bo trajalo 1 sekundo, preden bo senzor pripravljen zaznati drugo gibanje, to pomeni, da se lahko lučka samodejno vklopi le signal, zaznan 1 sekundo pozneje. Namenjen je predvsem prilagoditvi časa zakasnitve od trenutka, ko je signal zaznan in se samodejno vklopi lučka, do samodejnega izklopa luči. Čas zakasnitve lahko določite glede na vaše praktične potrebe. Zaradi varčevanja z energijo pa je bolje, da zmanjšate čas zakasnitve, saj ima mikrovalovno tipalo funkcijo neprekinjenega zaznavanja, kar pomeni, da vsako gibanje, zaznano pred iztekom časa zakasnitve, ponovno zažene časovnik in lučka ostane prižgana samo, če je v območju zaznavanja človek.
Nastavitev nadzora svetlobe
	Lahko se določi v območju 2~2000 LUX. Zasukanje gumba do konca v nasprotni smeri urinega kazalca je približno 2 luksa, do konca v smeri urinega kazalca je približno 2000 luksov. Ko nastavljate območje zaznavanja in izvajate preskus hoje pri dnevni svetlobi, obrnite gumb do konca v smeri urinega kazalca.
Opomba:prosimo, da treh funkcijskih gumbov ne nastavljate pretirano. To je zato, ker so bili trije funkcijski gumbi neposredno povezani s komponentami, v vsaki od treh komponent je majhen zamašek, ko nastavite gumbe od začetka do konca, bo prekomerno obračanje poškodovalo zamašek，in vodilo do 360° non-stop obračati. Meja nastavitvenega območja je 270°, prosimo, bodite pozorni na to.

Namestitev
Izklopite napajanje.
Namestite navojne cevi v napajalni kabel in krmilni vod.
Povežite napajanje in obremenitev s senzorjem v skladu s shemo priključnega voda.
Obrnite gumbe na idealne pogoje
(Prosimo, določite nastavitve v skladu z zgoraj omenjenim NAČINOM NASTAVITVE EN.).

1、Namestitev na zibajoči se predmet bo povzročila napako.
2. Tresenje zavese, ki jo piha veter, bo povzročilo napako. Izberite primerno mesto za namestitev.
3、Namestitev na mestu, kjer je promet zaseden, bo povzročilo reakcijo na napako.
4、Iskrenje, ki ga povzroči neka oprema v bližini, bo povzročilo napako.

Napaka in rešitev

Napaka	Vzrok okvare	rešitev
Obremenitev ne deluje.	Osvetlitev je nepravilno nastavljena.	Prilagodite nastavitev obremenitve.
	Tovor je pokvarjen.	Spremenite obremenitev.
	Napajanje je izklopljeno.	Vklopite napajanje.
Obremenitev deluje ves čas.	V območju zaznavanja je neprekinjen signal.	Preverite nastavitve območja zaznavanja.
Obremenitev deluje, ko ni zaznanega signala gibanja.	Svetilka ni dobro nameščena, tako da senzor ne zazna zanesljivih signalov.	Ponovno prilagodite mesto namestitve.
Obremenitev deluje, ko ni zaznanega signala gibanja.	Premikajoči se signal zazna senzor (gibanje za steno, premikanje majhnih predmetov itd.)	Preverite nastavitve območja zaznavanja.
Obremenitev ne deluje, ko je zaznan signal gibanja.	Hitrost gibanja je prehitra ali pa je definirano območje zaznavanja premajhno.	Preverite nastavitve območja zaznavanja.

● Prosimo, potrdite s predhodno namestitvijo.
● Iz varnostnih razlogov pred namestitvijo in odstranitvijo izklopite napajanje.
● Proizvajalec ne prevzema nikakršne odgovornosti za morebitne izgube zaradi nepravilnega delovanja.

Zavezani smo k spodbujanju kakovosti in zanesljivosti izdelkov, vendar pa obstaja določena verjetnost, da bodo vse elektronske komponente postale neučinkovite, kar bo povzročilo nekaj težav. Pri načrtovanju smo bili pozorni na odvečne oblike in sprejeli varnostno kvoto, da bi se izognili kakršnim koli težavam.
Teh navodil se brez našega dovoljenja ne sme kopirati za druge namene.
