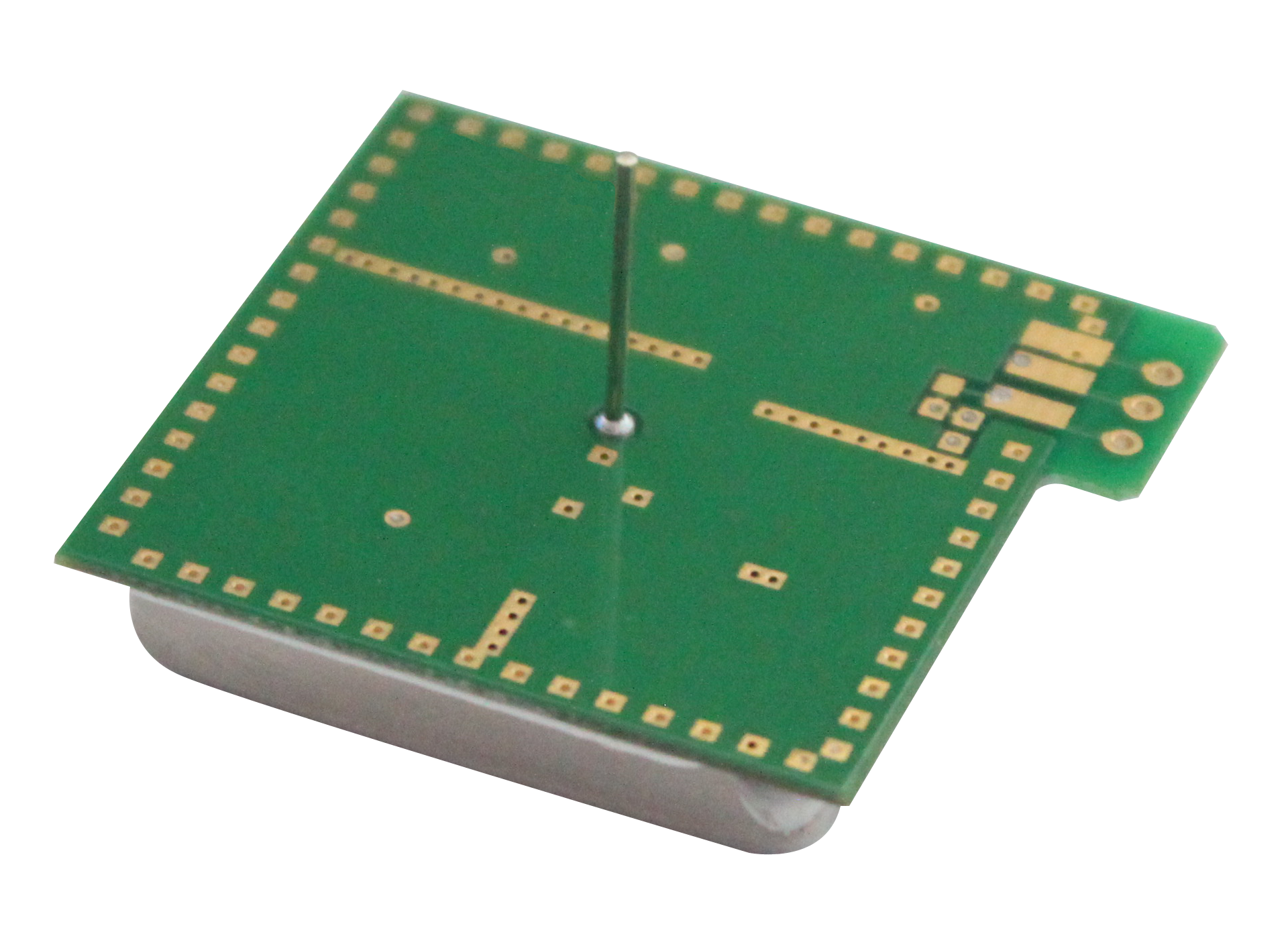

Stropna namestitev 5,8 GHz mikrovalovni senzorski modul
Stropna namestitev 5,8 GHz mikrovalovni senzorski modul je bistatični Dopplerjev sprejemno-sprejemni modul C-pasu. Ima vgrajen resonatorski oscilator (CRO). Ta modul, ki uporablja vgrajeno ojačevalno vezje in neposredno oddaja ojačevalni signal, prihrani zunanje ojačevalno vezje , poenostavi obdelavo signala in olajša povezavo s krmilnikom.
Model:PD-V1
Pošlji povpraševanje
Stropna namestitev 5,8 GHz mikrovalovnega senzorskega modula je dvostatični Dopplerjev sprejemno-sprejemni modul C-pasu. Ima vgrajen resonatorski oscilator (CRO). Ta modul, ki uporablja vgrajeno ojačevalno vezje in neposredno oddaja ojačevalni signal, prihrani zunanje ojačevalno vezje , poenostavi obdelavo signala in olajša povezovanje s krmilnikom.
Modul mikrovalovnih senzorjev 5,8 GHz za stropno namestitev je idealen za senzorje prisotnosti v samodejnih stikalih za razsvetljavo. Modul mikrovalovnega senzorja 5,8 GHz za namestitev na strop se lahko uporablja tudi za detektorje vsiljivcev na strop.
|
Uporaba modula mikrovalovnega senzorja 5,8 GHz za namestitev na strop
●Inteligentno stikalo
● Nizka brezžična izhodna moč |
V skladu z EN 300440-V2.1.1、EN 62479：2010,RED direktiva-2014/53/eu V skladu z delom 15.249 FCC V skladu z EN 62321, direktiva ROHS-2011/65/eu V skladu z direktivo REACH-1907/2006/ec |
|
Vzorec snopa antene (vsesmerno)
|
Velikost izdelkov
|
| Parameter | Opombe | Min | Tip | Maks | Enote | ||||
| Nastavitev frekvence | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Sevana moč (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Čas poravnave |
|
5 |
|
10 | gospa | ||||
| Moč prejetega signala | 2 | 150 | 200 | 300 | μVp-p | ||||
| Hrup | 3 | 100 | 150 | 200 | mVrms | ||||
| Napajalna napetost |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Trenutna poraba |
|
18 | 20 | 25 | mA | ||||
| Frekvenca ponavljanja impulza | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Pulzna širina | 4 | 15 | 50 | 70 | μsek | ||||
| delovna temperatura |
|
-15 | 22 | 75 | ℃ | ||||
| Utež |
|
6.0 | 6.5 | 7.0 | g | ||||
Opomba 1: sevane emisije so zasnovane v skladu s pravili FCC.
Opomba 2: Moč prejetega signala (RSS) je izmerjena pri skupni enosmerni izgubi poti 36 dB.
Opomba 3: Šumne napetosti so izmerjene od 10 Hz do 100 Hz na izhodnih vratih znotraj brezzvočne komore.
Opomba 4: impulzno delovanje
