24 GHz domači varnostni radarski senzor za vdore
Pdlux je že več kot 30 let specializiran za 24 GHz domači varnostni radarski senzor. Ta senzor je kompakten modul, ki združuje senzor milimetrskih valov z MCU za brezkontaktno upravljanje s kretnjami. Prepoznava valove z roko znotraj 10–30 cm iz različnih kotov in podpira različne ukaze prek štetja zamahov. Ponuja način upravljanja vrat, luči in druge elektronike brez dotika, zaradi česar je idealen za varnost doma in avtomatizacijo.
Model:PD-V18-M1
Pošlji povpraševanje

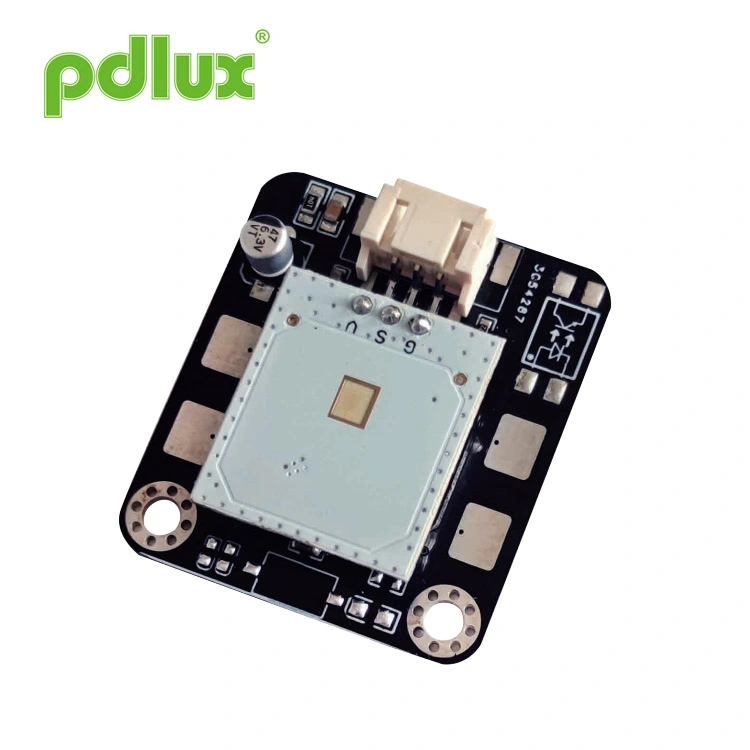

PD-V18-M1 je aplikacijski modul, sestavljen iz senzorja super milimetrskih valov in ojačevalnega vezja + MCU
zasnovan za brezkontaktno upravljanje. Lahko ga imenujemo tudi krmilni modul za zaznavanje valov na blizu. Njegova uporaba
scenariji so zelo obsežni, lahko nadzorujete električna dela ali izklopite z zamahom roke pod različnimi koti
10-30 cm in lahko celo ustvarite različne produkcije s številom zamahov. Na primer: en zamah za odpiranje
električna vrata; dva zamaha za odpiranje sistema razsvetljave.
Zlasti po krstu epidemije se ljudje srčno upirajo menjavi javnih stikov. Za to je
zato smo razvili sistem valovnega senzorja, ki ga je mogoče uporabiti tudi za podobne električne in elektronske naprave
izdelkov, tako da imate več prostora za domišljijo.
To je aplikacijski modul, posebej zasnovan za brezkontaktno upravljanje. Na začetku oblikovanja smo v celoti
upoštevali uporabo izdelkov v različnih izdelkih, zato smo posebej zasnovali mobilni senzor milimetrskih valov
(24,125 GHz) prostornino v ultra-majhno velikost, vezje za ojačanje signala in MCU pa sta bila načrtovana na tiskanem vezju,
ki je bil kompakten in stabilen. Moduli, ki jih je mogoče uporabiti v območju 10-30 cm, lahko krmilijo električne naprave
z zamahom roke. Uporabniki ga lahko po potrebi uporabijo za različne izdelke. Razdaljo zaznavanja je mogoče prilagoditi
glede na potrebe kupca.
| Parameter | Opombe | Min | Tip | Maks | Enote |
| Napajalna napetost | Vcc | 3.0 | 5.0 | 5.2 | V |
| Trenutna poraba | Icc | 10 | 18 | 20 | mA |
| Izhodna zmogljivost | Vrh | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Temperatura skladiščenja | Tstg | -10 | -10 | +60 | ℃ |
| Nastavitev frekvence | f | 24.000 | 24.125 | 24.250 | GHz |
| Sevana moč (EIRP) | Namorit se | <2,0 | <2,5 | <3,0 | mW |
| Vlažnost okolja pri shranjevanju | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

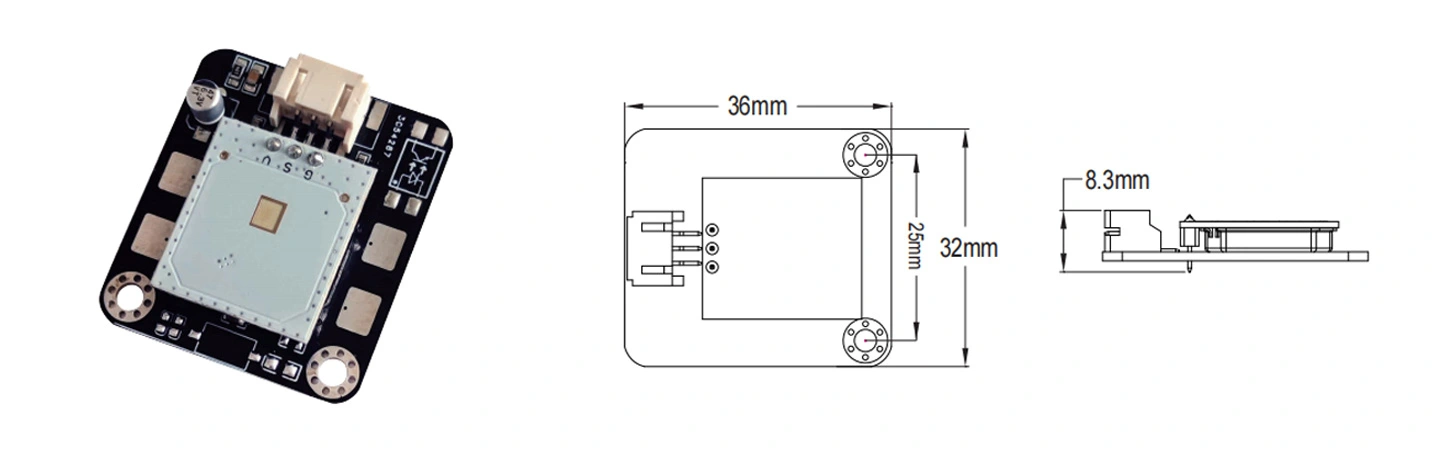

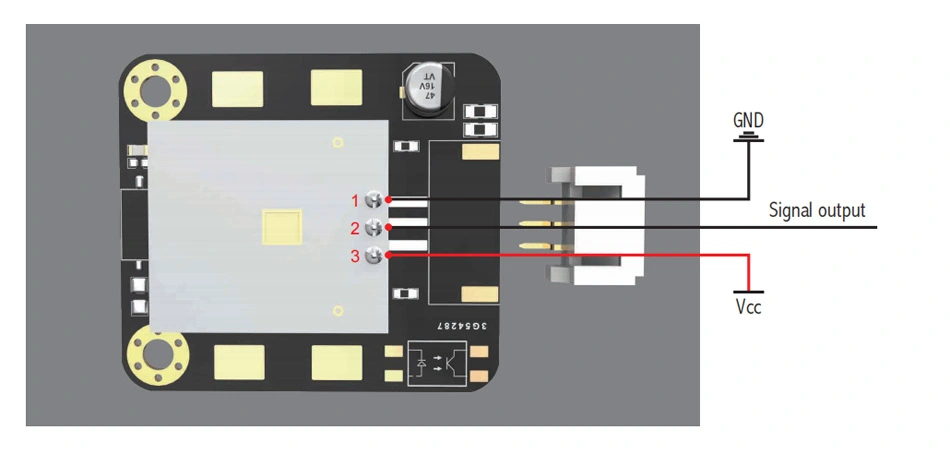

Vmesnik aplikacijskega modula je glava zatiča z
korak 2,0 mm x 3 zatiči.
Opomba: Fiksna napetost tega modula je 5 V, če se uporablja za 3 V,
lahko pride do razlik v zmogljivosti.
1. Bodite previdni, da se izognete poškodbam opreme. Sploh je treba sprejeti zaščitne ukrepe pred ESD
faze skladiščenja, rokovanja, sestavljanja in testiranja. Ne dotikajte se radarske antene in zatičev tega modula in se ne dotikajte
za merjenje se dotaknite nožic z multimetrom.
2. Za PD-V18-M1, nameščen na prostem, lahko detektor zazna signal dežne kaplje, ko dežuje. To pomeni, da lahko radarski detektor, nameščen na prostem na deževen dan, zazna dežne kapljice.
Zaradi uporabljenega senzorja milimetrskih valov pred senzorjem ni mogoče uporabiti kovinskega materiala, kot material ohišja pa je treba uporabiti inženirsko plastiko. Ker gre za oddajnik signala majhne moči, ima tudi debelina ohišja določeno stopnjo razlike v slabljenju signala. Pred naročilom mora uporabnik v celoti razložiti okolje uporabe in zahteve, po potrebi pa nam lahko dobavi izdelke, ki jih je treba namestiti, in jih prilagodimo.
Učinek tega izdelka se bo pri uporabi na različnih izdelkih nekoliko razlikoval. Uporabniki lahko zahtevajo naročilo različice s prirezovanjem občutljivosti, posebne zahteve pa lahko vnaprej razložijo s PDLUX. Glede na različne zahteve uporabnika je mogoče izbrati različne senzorje in programske algoritme.
Ta modul lahko deluje na enosmernem napajalniku 3V-5V brez motenj.
Kaj se lahko zgodi:V odsotnosti premikajočega se predmeta, ki se giblje znotraj območja zaznavanja, je preizkušeno napačno delovanje običajno povzročil močan vir motenj. Na primer motnje prek serijskega napajalnega kabla; Na primer motnje mobilnih telefonov; Na primer močne motnje, ki jih povzroča oblok pri varjenju varilnega stroja. Znova preverite zgornje vire motenj glede prisotnosti.
Pričakuje se, da boste zgornje opomnike pozorno prebrali in razumeli.
