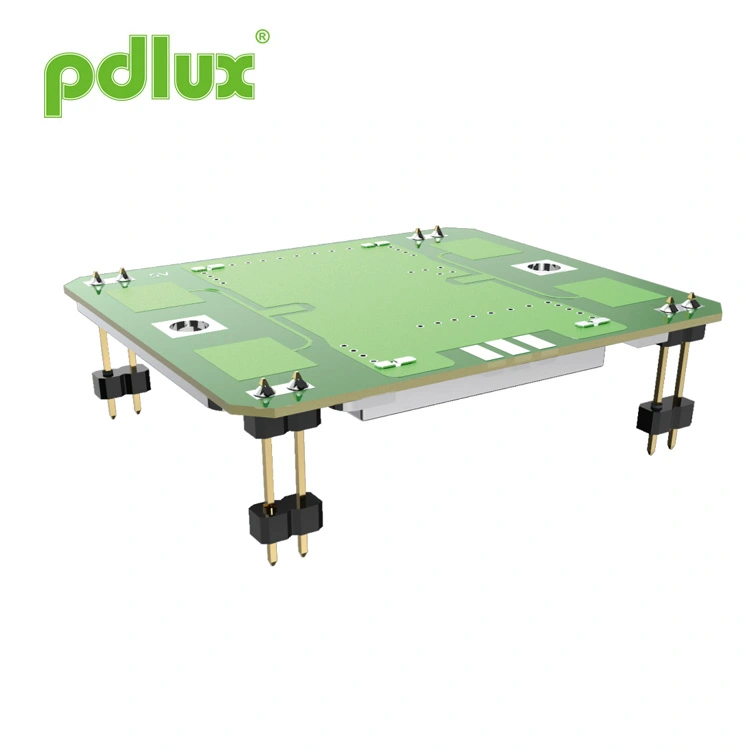

Modul varnostnega mikrovalovnega radarskega senzorja 10,587 GHz
Pdlux je namenski dobavitelj varnostnega mikrovalovnega radarskega senzorja 10,587 GHz, ki deluje v pasu X (10,525–10,687 GHz, frekvenca je nastavljiva na regijo). S patch anteno, DRO, nizkim odvodom toka in kompaktno velikostjo omogoča tako širokokotno (H-ravnina) kot ozkokotno (E-ravnina) zaznavanje za prilagodljivo namestitev. Porabo energije je mogoče dodatno zmanjšati z načinom PWM. Skladen z RoHS, je primeren za varnostne sisteme, avtomatska vrata, osvetlitev gibanja, IoT in senzorje hitrosti.
Model:PD-V9H
Pošlji povpraševanje
PD-V9H
- Nastavitev frekvence: 10,587 GHz ±10M
- Vključno s patch anteno
- DRO: Dielektrični resonator Oscilato
- Nizka poraba enosmernega toka
- Majhna velikost
- Skladnost z RoHS
| Postavka | Specifikacije | |
| Nastavitev frekvence | 10,587GHz ±10M | |
| Pogoj | Ta = +25 C，Vin = +5 VDC | |
| Delovna napetost | +5,0 ± 0,5 VDC | |
| Delovni tok | <32 mA tip. | |
| Izhodna moč | 20 mW (13 dBm) E.I.R.P. tip. | |
| Stabilnost frekvence | ±5 MHz maks. (Ta: -30 do +55 C) | |
| Občutljivost povratne izgube | -90 dBc tip. | |
| Druga harmonska emisija | Razpon -40 dBm | |

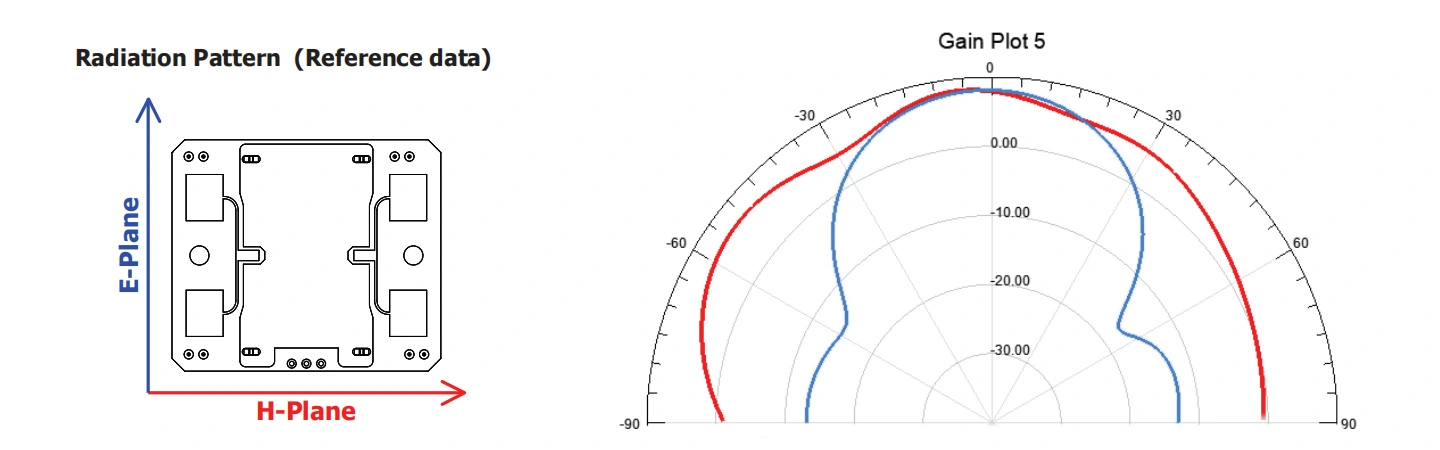

| Širina snopa antene (-3 dB) | E-letalo | 36 stopinj nom. (Oretični polni kot 72 stopinj) |
| H-ravnina | 72 stopinj nom. (Oretični polni kot 144 stopinj) | |
| RF vmesnik | Patch antena | |
| Temperaturno območje | -30 do +55 C (standardni obseg uporabe), -40 do +80 C (največji obseg uporabe) | |
| Uredba za skladnost | -30 ETS 300 440 | |
Senzor svetlosti serije PD-V9 deluje v X-pasu. Delovna frekvenca je v frekvenčnem območju od 10,525 GHz do
10,687 GHz. Uporabniki morajo nakupe opraviti na podlagi prilagoditve v skladu s predpisi o frekvenci države, v kateri je
nahaja. Na primer 10,525 GHz, 10,587 GHz, 10,687 GHz. Senzorji serije PD-V9 se pogosto uporabljajo v varnosti in nadzoru
aplikacijski izdelki, avtomatski senzorji za vrata, mobilne zaznavne luči, IoT senzorji, senzorji hitrosti in različni mobilni senzorji
izdelkov.
Senzor ima H-Plane zaznavanje velikega kota in Eplan zaznavanje majhnega kota. Uporabniki lahko pritrdijo senzor pod različnimi koti
potrebno med uporabo. če uporabniki želijo, da je delovni tok senzorja čim manjši, lahko nastavite način napajanja
senzorja v način PWM (delovni cikel), kar lahko učinkovito zmanjša delovni tok.
Ko uporabniki med uporabo ali neposredno zamenjavo originalnega senzorja naletijo na naslednje težave.
1. Prva uporaba:
Ko senzor serije PD-V9 uporabljate prvič in naletite na visoko ali nezadostno občutljivost,
najprej preverite stanje nastavitve ojačanja ojačevalnega vezja. In ali metoda izračuna, ki jo uporablja MCU za obdelavo signalov
je primerno. Na splošno je enostavno najti rešitev.
2. Možne težave, ki se lahko pojavijo pri neposredni zamenjavi predhodno uporabljenih senzorjev:
Pri neposredni zamenjavi predhodno uporabljenih senzorjev lahko pride tudi do težav z visoko in nizko občutljivostjo, ki se lahko
enostavno rešljivo. Zadostuje preprosto povečanje ojačevalnega vezja ali zmanjšanje ojačanja ojačevalnega vezja. Ni treba
razmislite o algoritmu za obdelavo signalov MCU.
Pomoč, ki jo začetniki morda potrebujejo pri uporabi:
Če med uporabo senzorjev serije PD-V9 naletite na težave in potrebujete pomoč. Kontaktirate nas lahko preko elektronske pošte. Na splošno je mogoče dobiti odgovore.
Predstavitev izdelka:
Predstavitev izdelka lahko PDLUX kadar koli spremeni in izboljša. Ni nujno, da bodo vsi obveščeni pravočasno.
